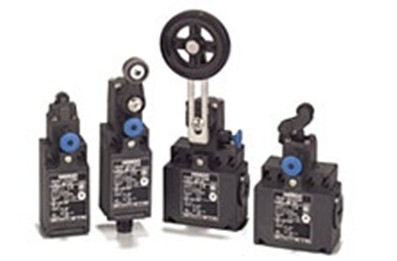

欧姆龙手动复位安全限位开关安装尺寸

欧姆龙手动复位安全限位开关安装尺寸

特点

在原有的接点形式1NC/1NO及2NC的基础上增加了2NC/1NO 及3NC接点的三接点型。

M12连接型，更加节省劳动力，更换更方便。

标准化的镀金接点了接触的高性。可用于标准负载及 微小负载。

符合EN115-1、EN81-20、EN81-50的安全接点要求。（仅限慢动型。）

性能

额定绝缘电压(Ui) 300V

额定频率 50/60Hz

防触电保护等级 Class Ⅱ (双重绝缘)

污染度(使用环境) 3(EN60947-5-1)

耐电压 (EN60947-5-1) 同极端子间 2.5kV

                        异极端子间 4kV

                       其他端子与不带电金属部件间 6kV

绝缘电阻   100MΩ以上

接点间隔     2 × 2mm以上

耐振动 误动作 10～55Hz， 0.75mm单振幅

耐冲击 耐久 1,000 m/s2

      误动作 300 m/s2

条件短路电流 100A(EN60947-5-1)

额定开放热电流(Ith) 10A(EN60947-5-1)

使用环境温度 -30～70°C (无结冰)

使用环境湿度 95%以下

质量 约92g(D4N-1A20R)

欧姆龙手动复位安全限位开关安装尺寸
