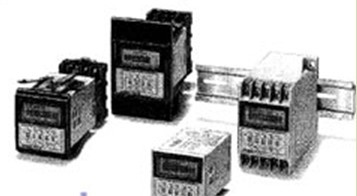

OMRON数字定时器安装与使用H5CZ-L8ED

OMRON数字定时器安装与使用H5CZ-L8ED

性能

动作时间精度和设定误差       ±0.01%±0.05s以下(电源起动时) *

(含温度及电压的影响)         ±0.005%±0.03s以下(信号起动时) *

                        电源起动时，如果将设定值设定在传感器

                         等待时间范围内，则直到传感器等

                          待时间结束为止输出不为ON，即使过设定时间也不输出ON。

                        * 相对于设定值的比例

绝缘电阻     100MΩ以上(DC500V兆欧表)

             导电部端子与外露的非充电金属部之间、非连续接点之间

耐电压   充电金属部与非充电金属部之间： AC2,000V 50/60Hz 1min

           电源与输入回路之间： AC2,000V 50/60Hz 1min(H5CZ-[]D除外)

           控制输出与电源、输入回路之间： AC2,000V 50/60Hz 1min

            非连续接点之间： AC1,000V 50/60Hz 1min

脉冲电压    电源端子之间： 5kV(AC24V/DC12～24V型为1.0kV)

             导电部端子与外露的非充电金属部之间： 5kV

              (AC24V/DC12～24V型为1.5kV)

耐噪音      电源端子之间： ±1.5kV

              输入端子之间： ±600V

             噪声模拟器生成的方波噪声

            (脉冲宽度100ns/1μs、增加1ns)

静电耐力   8kV(误动作)、15kV(毁坏)

振动 耐久 10～55Hz 单振幅0.75mm 3个方向 各2h

       误动作 10～55Hz 单振幅0.35mm 3个方向 各10min

冲击 耐久 300m/s2　3轴各方向 各3次

       误动作 100m/s2　3轴各方向 各3次

寿命 机械 1,000万次以上(空载、开关频率1,800次/h、环境温度条件： 23℃)

       电气 10万次以上(AC250V 5A 电阻负载、1,800次/h)、环境温度条件： 23℃) *

质量 约105g(仅限本体)
