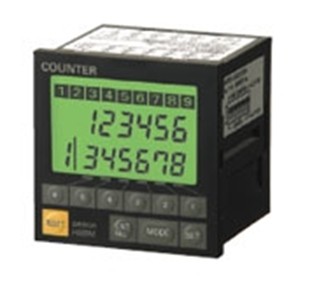

欧姆龙多功能计数器/定时器维护事项H8BM-RBD

欧姆龙多功能计数器/定时器维护事项H8BM-RBD

特点

提供多达九台计数器或累计时间计数器。（计数器和时间计数器功能可以一同使用）

带有单独预告输出， 用以指示维护时间。

提供了预告显示和设备停止输出功能。

设定部为防油、防水的IP54防油结构。

采用各位键， 变更设定值更为简单。

机体小巧： 72×72×79mm(DIN)。

带有按键保护功能， 防止误操作。

NPN/PNP多种输出。

可直接连接直流2线式传感器。

取得UL、CSA标准的。

额定规格

电源电压              DC24V

容许电压变动范围             电源电压的85～110% *1

功耗               约1.7W(DC26.4V时)

较高计数速度 30Hz(计数输入1～7)、

                30Hz/500Hz切换(计数输入8、9)

小输入信号宽度  计数输入1～7：16.7ms(ON、OFF比1：1)

                  计数输入8、9：16.7ms/1ms切换(ON、OFF比1：1)

                  复位输入：100ms

                  短路有效输入：75ms

                  计数器编号选择输入：30ms

                   输入输出禁止输入：16.7ms

单稳时间            20ms *2

计数输入             电压输入

复位输入                “H”电平DC16～26.4V

短路有效输入                “L”电平DC0～3V

计数器编号选择输入            (输入电阻约2.2kΩ)

输入输出禁止输入

控制输出      开路集电极输出 DC30V max. 100mA max.

使用环境温度 -10～+55℃(但、无结冰、结露)

储存温度      -25～+65℃(但、无结冰、结露)

使用环境湿度 25～85%

外壳颜色     深灰色(芒塞尔5Y3/1)

*1. 波动含有率20%以下。

*2. 当计数器用于总计数器时， 该信号作为进位信号而输出。
