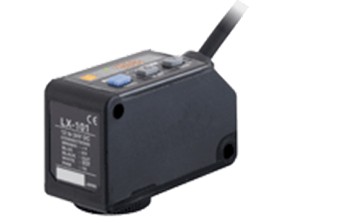

松下色标传感器主要作用LX-101-P-Z

松下色标传感器主要作用LX-101-P-Z

技术参数

检测距离       10±3mm

光点尺寸        1x5mm(设定距离：10mm)

电源电压          12～24V DC±10％ 脉动P-P10％以下

消耗电流         通常工作时：750mW以下(电源电压24V时、消耗电流30mA以下)

                 ECO模式下：600mW以下(电源电压24V时、消耗电流25mA以下)

输出1        PNP开路集电极晶体管

              ・外加电压：30V DC以下(输出和+V之间)

            ・剩余电压：1.5V以下(源电流为100mA时)

输出1:短路保护   装备(自动复位式)

输出1:输出动作 色标模式时：入光时ON/非入光时ON(教导时自动设定)

                 彩色模式时：一致时ON/不一致时ON(教导时设定)

反应时间    色标模式时：45μs以下

             彩色模式时：150μs以下

教导输入      PNP无触点输入

              ・信号条件：High…＋4V～＋V(流入电流3mA以下)、Low…0～＋0.6V或断开

             ・输入阻抗：约10kΩ

数字显示         4位红色LED显示

灵敏度设定方法 色标模式时：2点教导/全自动教导

                彩色模式时：1点教导

设定灵敏度微调功能 配备

定时器功能 装备可变接通延迟/断开延迟定时器、有效/无效转换式(定时时间：1～500ms 9个阶段可变)

耐环境性:保护构造 IP67(IEC)、防渗漏型

耐环境性:使用环境温度 －10～＋55℃(注意不可结露、结冰)、存储时：－20～＋70℃

耐环境性:使用环境湿度 35～85％RH、存储时：35～85％RH

耐环境性:使用环境照度 白炽灯：受光面照明度3,000lx以下

耐环境性:耐电压 AC1,000V 1分钟 所有电源连接端子与外壳之间

耐环境性:耐振动 频率10～500Hz 双振幅3.0mm(MAX.20G) X,Y和Z方向各2小时

耐环境性:耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次
