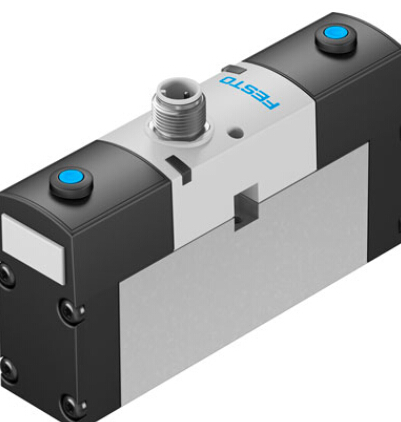

产品型号：VSVA-B-D52-H-A1-1R5L


阀功能 5/2 双稳-主控

驱动类型 电气的

宽度 26 mm

工作压力 3 ... 8 bar

设计结构 活塞滑块

防护等级 IP65

NEMA 4

额定尺寸 9 mm

宽度尺寸 27 mm

排气功能 可节流

- 通过流量控制板

- 通过单个底座

密封原则 软性

装配位置 任意

符合标准 ISO 15407-1

手控装置 推

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

重叠 正重叠

信号状态显示 LED

阀的流量 1,400 l/min

安装在单个底座上的阀的流量 1,100 l/min

通过气动方式连接起来的阀的流量 1,100 l/min

反向切换时间 (主控信号) 25 ms

持续通电率

逻辑为0的较大正向测试脉冲 500 µs

逻辑为1的较大负向测试脉冲 500 µs

每电磁线圈的额定启动电流 110 mA ，较高20 ms

电流下降时的额定电路 30 mA ，20 ms后

线圈的特性参数 24 V DC: 电流阶段 1 W, 高电流阶段 2.4 W

许用压力波动 +/- 10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 -5 ... 50 °C

相对空气湿度 0 - 90 %

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

环境温度 -5 ... 50 °C

较大紧固扭矩, 阀安装 1.8 ... 2.2 Nm

产品重量 270 g

电连接 中间插头

圆形设计

M12x1

3针

安装类型 在底座上

带通孔和螺丝

材料备注 符合 RoHS

材料信息，密封 FPM

HNBR

NBR

材料信息，壳体 压铸铝

限位开关附件    DAPZ-SB-M-250AC-DSM-RO

限位开关附件    DAPZ-SB-M-250AC-DR-RO

限位开关附件    DAPZ-SB-M-250AC-EXS-RO

限位开关附件    DAPZ-SB-I-30DC-DR-RO

限位开关附件    DAPZ-SB-I-25DC-R-RO

限位开关附件    DAPZ-SB-I-30DC-DSAM-RO

限位开关附件    DAPZ-SB-M-250AC-DR-AR

限位开关附件    DAPZ-SB-I-36DC-DR-AR

限位开关附件    DAPZ-SB-I-25DC-EXDR-AR

脚安装件        DAPZ-SBZ-F50-RO

转接件          DAPZ-SBZ-K0-RO

转接件          DAPZ-SBZ-K3-RO

双作用气缸      DSNU- 16-   PPVA-TT30-SA

双作用气缸      DSNU- 20-   PPVA-TT30-SA

STECKER         FBS-RJ45-8-GS

ABDECKUNG       AK-RJ45

总线插头        FBS-SUB-9-GS-1X9POL-B

滤芯            MS6-LFP-C

滤芯            MS6-LFP-E

滤芯            MS4-LFP-C

滤芯            MS4-LFP-E

ANSCHLUSSBLOCK  CPX-AB-2-M12-RK-IB

SOLENOID VALVE  VSVA-B-M52-AH-A1-1R2L

SOLENOID VALVE  VSVA-B-M52-MH-A1-1R2L

SOLENOID VALVE  VSVA-B-B52-H-A1-1R2L

SOLENOID VALVE  VSVA-B-D52-H-A1-1R2L

8               VSVA-B-P53C-H-A1-1R2L

8               VSVA-B-P53E-H-A1-1R2L

R12             VSVA-B-T32C-AZH-A1-1R5L

R12             VSVA-B-T32U-AZH-A1-1R5L

ZR12            VSVA-B-T32H-AZH-A1-1R5L

2               VSVA-B-M52-AZH-A1-1R5L

12              VSVA-B-M52-MZH-A1-1R5L

2               VSVA-B-B52-ZH-A1-1R5L

12              VSVA-B-D52-ZH-A1-1R5L

R12             VSVA-B-P53C-ZH-A1-1R5L

R12             VSVA-B-P53E-ZH-A1-1R5L

R12             VSVA-B-P53U-ZH-A1-1R5L

12              VSVA-B-T32C-AH-A1-1R5L

12              VSVA-B-T32U-AH-A1-1R5L

电磁阀          VSVA-B-M52-AH-A1-1R5L

电磁阀          VSVA-B-M52-MH-A1-1R5L

ANSCHLUSSBL-SET CPX-AB-2-M12-RK-IB

EL.-ANSCHALTUNG CPV14-GE-IP-8

EL.-ANSCHA.-SET CPV14-GE-IP-8

EL.-ANSCHALTUNG CPV10-GE-IP-8

EL.-ANSCHA.-SET CPV10-GE-IP-8

ANW.DOKUMENTAT. P.BE-CPV-DI-IP-DE

ANW.DOKUMENTAT. P.BE-CPV-DI-IP-EN

R8              VSVA-B-T32C-AZH-A1-1R2L

R8              VSVA-B-T32U-AZH-A1-1R2L

ZR8             VSVA-B-T32H-AZH-A1-1R2L

SOLENOID VALVE  VSVA-B-M52-AZH-A1-1R2L

8               VSVA-B-M52-MZH-A1-1R2L

SOLENOID VALVE  VSVA-B-B52-ZH-A1-1R2L

8               VSVA-B-D52-ZH-A1-1R2L

R8              VSVA-B-P53C-ZH-A1-1R2L

R8              VSVA-B-P53E-ZH-A1-1R2L

R8              VSVA-B-P53U-ZH-A1-1R2L

8               VSVA-B-T32C-AH-A1-1R2L

8               VSVA-B-T32U-AH-A1-1R2L

R8              VSVA-B-T32H-AH-A1-1R2L

电磁阀          VSVA-B-B52-H-A1-1R5L

电磁阀          VSVA-B-D52-H-A1-1R5L

电磁阀          VSVA-B-P53C-H-A1-1R5L

电磁阀          VSVA-B-P53E-H-A1-1R5L

电磁阀          VSVA-B-P53U-H-A1-1R5L
