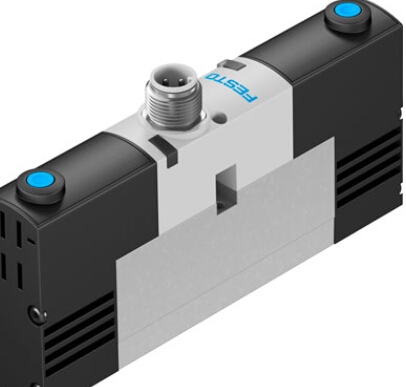

产品型号：VSVA-B-D52-H-A2-1R2L

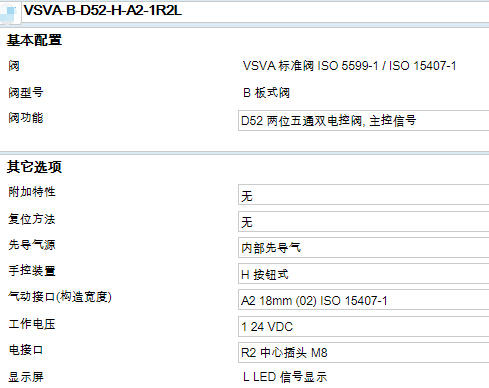

基本配置

产品数据资料

阀功能 5/2 双稳-主控

驱动类型 电气的

宽度 18 mm

标准额定流量 550 l/min

工作压力 3 ... 8 bar

设计结构 活塞滑块

防护等级 IP65

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 -5 ... 50 °C

相对空气湿度 0 - 90 %

环境温度 -5 ... 50 °C

较大紧固扭矩, 阀安装 0.9 ... 1.1 Nm

产品重量 140 g

电连接 中间插头

圆形设计

M8x1

4针

安装类型 在底座上

材料备注 符合 RoHS

额定尺寸 5 mm

排气功能 可节流

密封原则 软性

装配位置 任意

符合标准 ISO 15407-1

VDMA 24563

手控装置 推

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

重叠 正重叠

信号状态显示 LED

阀的流量 750 l/min

安装在单个底座上的阀的流量 550 l/min

通过气动方式连接起来的阀的流量 550 l/min

反向切换时间 10 ms

工作电压范围 DC 21.6 ... 26.4 V

持续通电率

逻辑为0的较大正向测试脉冲 500 µs

逻辑为1的较大负向测试脉冲 500 µs

线圈的特性参数 24 V DC: 电流阶段 1 W, 高电流阶段 2.4 W

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

型号参考

SOLENOID VALVE  VSVA-B-M52-MH-A2-1R2L

            VSVA-B-P53C-ZH-A2-1R2L

              VSVA-B-P53U-ZH-A2-1R2L

马达安装法兰    MTR-FL30-AC55

     BADVU-25-S6

     BADVU-25-S2

   BAEVU-25

     BAEVU-25-S6

    BAEVUZ-25  VSVA-B-D52-H-A2-1R2L

          VSVA-B-P53C-H-A2-1R2L

         VSVA-B-P53E-H-A2-1R2L

          VSVA-B-P53U-H-A2-1R2L

         VSVA-B-T32U-AZH-A2-1R2L

           VSVA-B-T32H-AZH-A2-1R2L

  VSVA-B-M52-AZH-A2-1R2L

            VSVA-B-D52-ZH-A2-1R2L
