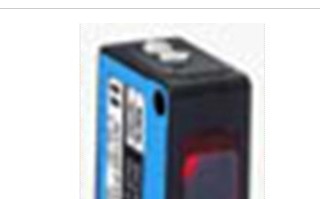

西克对射式传感器类型WS/WE45-P250
输出电流 Imax. 200 mA
响应时间 ≤ 500 µs 4)
开关频率 1,000 Hz 5)
连接类型 带 PG13.5 的端子连接，6 针
供电电压 10 V DC ... 60 V DC 1)
残余纹波 ≤ 5 Vss 2)
消耗电流， 发射器 250 mA 3)
消耗电流， 接收器 250 mA 3)
开关量输出 PNP
开关功能 补偿量
开关类型 明/暗切换
光线种类 红外线
光源 LED 1)
光点尺寸（距离） Ø 4.5 m (300 m)
发射器散射角 大约 0.9°
设置 电位计
传感器原理/ 检测原理 对射式光电传感器
尺寸(宽 x 高 x 深) 60 mm x 105 mm x 105 mm
外壳形状（光束出口） 方形
较大开关距离 0 m ... 350 m
感应距离 0 m ... 300 m
尺寸图：
注意事项：
1) 极限值.
2) 不得过或于 UV公差.
3) 无负荷.
4) 信号传输时间（电阻负载时）.
5) 亮暗对比度为 1:1 时.
6) A = UV 接口（已采取反极性保护措施）.
7) C = 抑制干扰脉冲.
8) D = 抗过载电流和短路保护输出端.
9) 额定电压 ：50 V DC.
10) 以 5 Hz 频率闪烁，切换到 UV.
11) 利用冷却板可达 140 °C （参见配件）.
西克对射式传感器类型WS/WE45-P250
