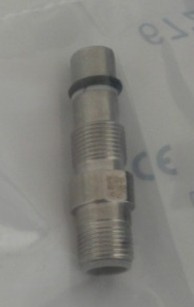

BALLUFF电感式标准传感器技术介绍btl-p-1014-4r
范围/距离
实际开关距离 Sr，公差 ±10 %
所存储的开关距离 Sa 1.6 mm
较大温度浮动（Sr 的 %） 10 %
真实开关距离 Sr 2 mm
迟滞 H，较大（Sr 的 %） 15.0 %
重复精准度，较大（Sr 的 %） 5.0 %
额定开关距离 Sn 2 mm
尺寸Ø 12 x 70 mm
规格M12x1
安装方式齐平
作用范围2 mm
开关量输出常开触点 (NO)
开关频率1000 Hz
外壳材料不锈钢
感应面材料PA 12
接口插接器, 1/2"-20 UNF-2A-插头
工作电压Ub20...250 VDC/20...250 VAC
环境温度-25...70 °C
防护等级IP67
/符合标准CE, cULus, EAC
就绪延迟 tv，较大 100 ms
工作电压 Ub 20…250 VDC/20…250 VAC
应用分类 AC-140
DC -13
换接频率 1000 Hz
较大剩余电流 lr 1700 µA
小工作电流 Im 5 mA
测量工作电压 Ue AC 110 V
测量工作电流 Ie 130 mA
测量短路电流 100 A
防护等级 I
电压下降，静态，较大 11 V
额定绝缘电压 Ui 250 V AC
环境条件
EN 60068-2-27，冲击 半正弦，30 gn，11ms
EN 60068-2-6，振动 55 Hz，振幅1 mm，3x30 min
受污程度 3
环境温度 -25…70 °C
防护等级 IP67
