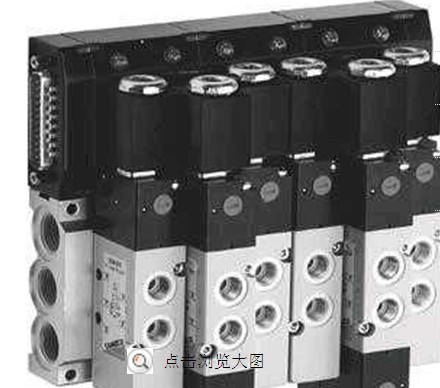

意大利康茂盛H系列阀岛HP5P-3A-XC-ABCS-MMCCBBB-A

意大利康茂盛H系列阀岛HP5P-3A-XC-ABCS-MMCCBBB-A

技术参数：

H 系列阀岛采用了当今为的技术，

将气动与电气集成，柔性高，多种配置可选，

可广泛应用于各种工业领域和自动化设备。

如果使用油雾润滑，应不间断地使用油雾润滑，且油雾粘度应不大于 32 cSt

阀位宽度 10.5 mm（规格 1） 21 mm（规格 2）

工作压力 -0.9 ÷ 10 bar（外先导）

先导工作压力 3 ÷ 7 bar

公称流量 规格 1 = 400 NI/min

规格 2 = 700 NI/min

安装位置 任意

数字信号输入模块

电压 24V DC ± 10%（直接由阀岛提供）

无负载时电流消耗 10 mA

工作温度 0 ÷ 50°C

电气保护 过载保护（每 4 个输入信号 400 mA）

防护等级 IP65

数字信号输入较大点数 64

数字信号输入模块较大连接数 8

阀岛电气参数

电压 24V DC ± 10%（直接由阀岛提供）

功率消耗 0.5 W（每个电磁铁）

工作循环 ，连续工作

防护等级 IP65

较大电磁铁数 - 多芯连接 32

较大电磁铁数 - 现场总线连接 64

阀岛气动参数

结构形式 滑阀型

阀位机能 5/2

5/3 CC

2 x 2/2 NC， 2 x 2/2 NO， 1 x 2/2 NC + 1 x 2/2 NO

2 x 3/2 NC， 2 x 3/2 NO， 1 x 3/2 NC + 1 x 3/2 NO

材料 铝阀芯，增强丁腈橡胶阀芯密封件

黄铜骨架

工程塑料阀体和端盖
