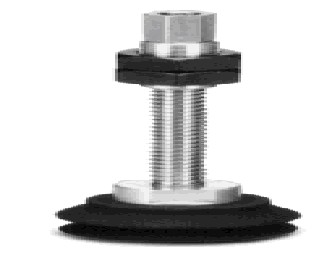

电子样本，SMC高负载吸盘（带连接器）ZPT40HBN-A14

电子样本，SMC高负载吸盘（带连接器）ZPT40HBN-A14

企业QQ:2880626084

手机；15308039094（微信）

电话：028-84634436-8005

邮箱:15308039094@163.com

联系人;冯娇

网址：http://www.shan-rong.net/

特点:

●适用于重或大型工件，例如显象管和汽车主体

●吸盘直径: Φ40 - Φ125

吸盘直径 40 Φ40mm

吸盘形状 HB 高负载型(风琴型)

吸盘材质 N NBR

安装螺纹径(真空取出口) A14 M14x1 Rc1/8 外螺纹

接管方式：内螺纹

真空口方向：垂直方向

安装连接方式：利用缓冲本体外螺纹

螺纹外径/软管直径：M14*1

直径：40~50mm

选择真空吸盘时考虑的事项：

1.被移送物体的质量决定吸盘的大小和数量

2.被移送物体的形状和表面状态选定吸盘的种类

3.工作环境(温度)选择吸盘的材质

4.连接方式吸盘、接头、缓冲连接器

5.被移送物体的高

6.缓冲距离

吸盘特点：

1. 易损耗。由于它一般用橡胶制造，直接接触物体，磨损严重，所以损耗很快。它是气动易损件。正因如此，它才如此显著地从众多气动元件中重点突出出来了。

2.易使用。不管被吸物体是什么材料做的，只要能密封，不漏气，均能使用。

3.无污染。真空吸盘特别环保，不会污染环境，没有光、热，电磁等产生。　

4.不伤工件。真空吸盘由于是橡胶材料所造，吸取或者放下工件不会对工件造成任何损伤。

不同的使用环境需使用不同材质的真空吸盘。几种主要的吸盘材质如下表

材质 颜色 特性

丁晴橡胶NBR 黑 耐油性，耐磨性，耐老化性

硅橡胶SI 乳白 耐热性，耐寒性，毒性极少，适合食品厂

聚胺脂橡胶U 兰 抗拉强度高，抗裂强度高，耐磨性好

氟橡胶FKM 黑底白点 耐热性、药品性极好

导电丁晴橡胶 黑底蓝点 电阻800-1000欧/CM，适用于半导体厂

导电硅橡胶 黑底红点 电阻5-15欧CM，适用于半导体厂

天然橡胶NR 褐 弹性好，耐药性缺乏

CR橡胶CR 绿 具有平均的耐候性，耐臭氧性，耐热性，耐药品性等

吸盘选择事项：

1.被移送物体的质量–决定吸盘的大小和数量

2.被移送物体的形状和表面状态–选定吸盘的种类

3.工作环境（温度）–选择吸盘的材质

4.连接方式–吸盘、接头、缓冲连接器

5.被移送物体的高

6.缓冲距离
