性能

类型 混合型光电传感器(投光侧：传感头部内置LED 受光侧：光纤传送)

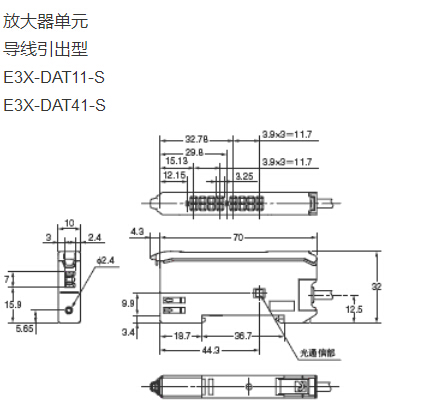

项目 传感头单元：E32-HB04 放大器单元： NPN输出E3X-DAT11-S

                                PNP输出E3X-DAT41-S

检测距离(区域尺寸) 7mm×7mm

小检测物体  0.15mm立方体(不透明体)

光源(发光波长)   红色发光二极管 (650nm)

电源电压          DC12～24V ± 10% 波纹(p-p) 10%以下

功耗      960mW以下(电源电压24V时 消耗电流40mA以下)

控制输出       集电极开路输出型

              负载电源电压：DC26.4V以下、负载电流：50mA以下(残留电压1V以下)

响应时间           较高速模式：动作、复位各135μs、高速模式：动作、复位各250μs、标准模式：动作、复位各1ms

环境温度范围         工作时：连接1～2台时：-25～+55℃、连接3～10台时：-25～+50℃、连接11～16台时：-25～+45℃

                     保存时：-30～+70℃ (无结冰、结露)

环境湿度范围      工作时、保存时：各35～85%RH (无结露)

传感头-放大器单元连接方式          投光侧：插接件型(一电子工业(株)制232D-02S1A-DA5、附带)

受光侧：光纤型
