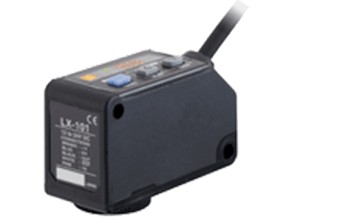

神视色标传感器电子样本LX-111-P-Z

神视色标传感器电子样本LX-111-P-Z

规格

检测距离     10±3mm

光点尺寸      1×5mm(设定距离：10mm)

电源电压       12～24V DC±10％　脉动P-P10％以下

消耗电量        功率850mW以下(电源电压24V时，消耗电流30mA以下)

切入模式      <NPN输出型>

              色标模式

              ・Low…0～＋2V(源电流0.5mA以下)

              ・输入阻抗：约10kΩ

                彩色模式

                 ・High…＋5V～＋V或断开

                <PNP输出型>

                 彩色模式

                ・High…＋5V～＋V(流入电流3mA以下)

               ・输入阻抗：约10kΩ

                 色标模式

                     Low…0～＋0.6V或断开

反应时间 色标模式时：45μs以下，彩色模式时：150μs以下

工作状态指示灯    橙色LED(输出ON时亮起)

保护构造            IP67(IEC)

使用环境温度 -10～+55℃(注意不可结露、结冰) 存储时：-20～+70℃

使用环境湿度 35～85% RH、存储时：35～85% RH

投光元件         红色/绿色/蓝色　复合LED(投光波峰波长：640nm/525nm/470nm)

材质          外壳：PBT，操作按钮：硅胶，操作面板：PC，透镜：PC

输出       <NPN输出型>

                 NPN开路集电极晶体管

                ・较大流入电流：50mA(注1)

               ・外加电压：30V DC以下(输出和0V之间)

                ・剩余电压：1.5V以下(流入电流为50mA时)(注1)

                 <PNP输出型>

                     PNP开路集电极晶体管

                  ・较大源电流：50mA(注1)

                 ・外加电压：30V DC以下(输出和+V之间)

                  ・剩余电压：1.5V以下(源电流为50mA时)(注1)

(注1)：无时的测量条件为使用环境温度=+23℃。
