产品描述

中间继电器由于其通用性，在很多行业都有应用，它主要是在控制系统和现场设备之间起到接口的作用，，具体的功能有：

－开关直流和交流负载（有阻性负载、感性负载和容性负载，很多情况下是混合型负载）

－进行电平匹配

－将微弱信号放大

－电气隔离

－信号数量扩充

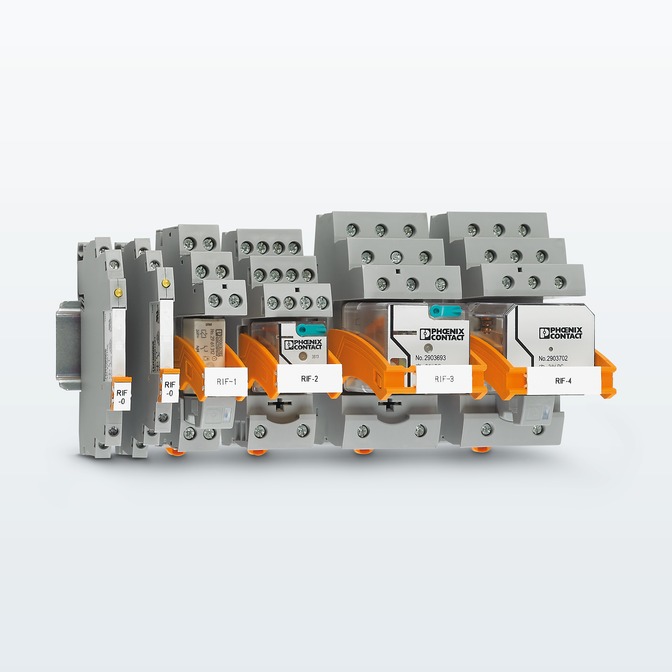

 PLC继电器，由带螺钉连接器的基座端子模块PLC-BSC.../21-和带多层触点的插拔式微型继电器组成，可安装在NS 35/7.5导轨上，1PDT，输入电压24V DC

线圈侧 额定输入电压 UN 24 V DC

额定输入电流 UIN 9 mA

典型响应时间 5 ms

典型释放时间 8 ms

工作电压显示 黄色LED

保护电路 极性保护 极性保护二极管

 备用二极管 阻尼二极管

触点侧 触点类型 单触点，1PDT

触点材料 AgSnO，镀硬质金

***大切换电压 30 V AC

 36 V DC

***小切换电压 100 mV (10 mA时)

***大启动电流 50 mA

***小切换电流 1 mA (24 V)

限制连续电流 50 mA

***大额定功率值（电阻负载） 1.2 W (24 V DC)

注意事项 如镀金层被损坏，则可适用以下数值

***大切换电压 250 V AC/DC

***小切换电压 5 V (100 mA时)

限制连续电流 6 A

***小切换电流 10 mA (12 V时)

***大额定功率值（电阻负载） 140 W (24 V DC)

技术参数

         2、额定工作电压------是指继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

        3、直流电阻------是指继电器中线圈的直流电阻，可以通过表测量。

        4、吸合电流------是指继电器能够产生吸合动作的小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

        5、释放电流------是指继电器产生释放动作的大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

        6、触点切换电压和电流------是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能过此值，否则很容易损坏继电器的触点。
