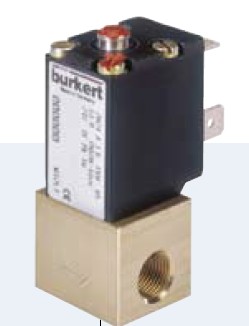

技术介绍宝得两位两通比例电磁阀00001135
性能
•通用型
•0 - 12 bar 1)
•DN 0.8 - 2.0 mm
•G 1/8 或底板连
直动式比例电磁阀可用作过程
控制的调节阀，也适用于工艺真空。滞后
小、重复性好、灵敏度高，具有较高的调节
性能。弹性阀座密封使其具有紧闭功能，安
全性好。
8605 型控制器将模拟输入信号转换为
PWM 2) 信号，然后控制该阀动作。
8605 型控制器还具有以下功能：
• 通过内部电流调节对线圈发热进行温度补偿
• 零点和量程设置方便
• 上升时间功能可减少快速的状态变化
阀门技术参数
阀体材质 黄铜、不锈钢
密封材质 FKM, 可按需提供 EPDM
介质 中性气体、液体
介质温度 -10° to +90 °C
环境温度 Max. +55 °C
粘度 Max. 21 mm2/s
电源 24 V DC
功耗 5 W
负载周期 100 % 连续工作
连接口 底板, G 1/8, NPT 1/8, 可按需提供其它连接
电气连接 2507 型工业标准 B 形电缆插头
安装方位 可根据需要安装，较好将执行机构朝上
典型控制参数 3)
迟滞 < 5 %
重复性 < 0.25 % F.S.
灵敏度 < 0.25 % F.S.
调节比 1:100
阀门防护等级 IP65
1) 压力参数 [bar]：相对于大气压的表压
2) PWM: 脉宽调制信号
3) 控制特性的性能参数取决于过程条件
