环境

1. 在滴水、滴油或粉尘较多的场所使用时请用罩壳等加以保护。

2. 小型导向工作台不能在可能有腐蚀的环境下使用。用于此类环

境下，可能会导致损伤或异常动作。

3. 本体、工作台的材质为不锈钢，可能因使用环境而生锈。请定

期涂抹防锈油。若徒手接触本体，则可能会因汗水中的盐分而

导致本体生锈。建议佩戴手套等防护用具。

4. 请勿在极端干燥的状态下使用。

5. 使用小型导向工作台的环境温度范围为 5~60℃。过

60℃时可能会导致损伤或异常动作等，因此请勿使用。此外，

于 5℃将出现水分冻结、损伤及动作不良等情况，因此请采

取防冻结措施。

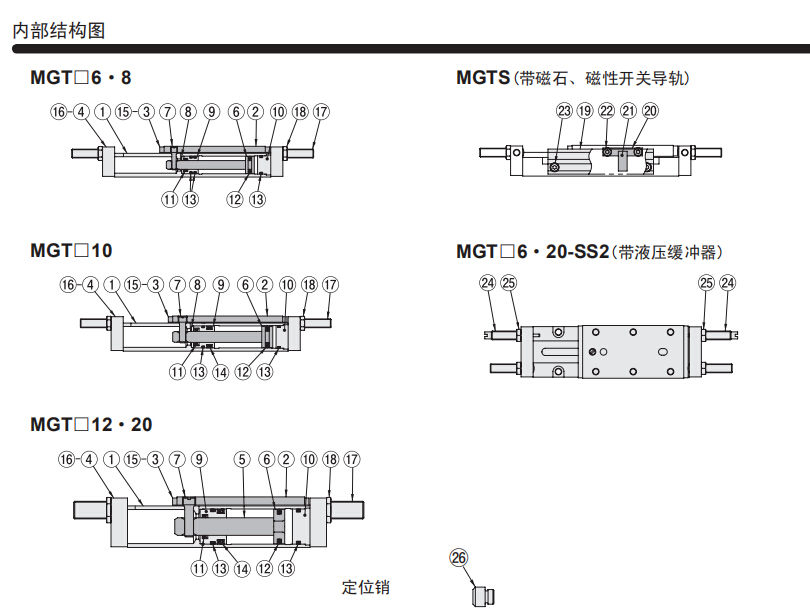

安装

1. 安装方向自由，但请将工件、底座等安装面的平面度控制在

0.02mm 以下。如果平面度不良，会导致导向部松动、滚动阻

力增大，对寿命带来不良影响。

2. 工作台的安装面有伤痕或碰伤时，会破坏平面度，敬请注意。

3. 冲击较大时，除了安装螺栓外，请在气缸本体上安装支撑机构

等。

4. 工作台为钢球支撑，因此安装工件时请注意不要施加冲击

或过大弯矩等。将工件用螺栓固定到工作台时，请把持住工作

台。若把持本体时拧紧的话，导向部会承受过大的弯矩，造成

精度下降。

5. 请确保气缸本体的安装螺栓有足够强度。另外，安装本体时的

拧紧扭矩请用允许范围内的扭矩值正确拧紧。

6. 如担心由于冲击或振动引起螺栓松动，请考虑采取防松等措施。

7. 定位销孔请使用间隙配合的带台阶销 ( 选购件 )。如果压入销，

导向部会由于压入时的过大载荷而发生故障。另外，工作台的

销孔是通孔，若使用带台阶销以外的销，销会接触到本体，引

起故障。

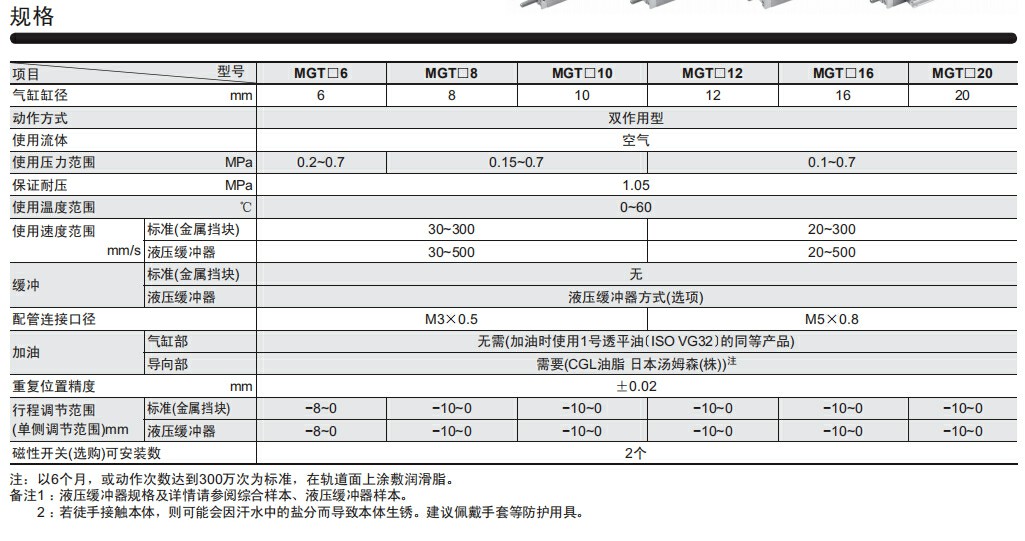

空气源

1. 使用流体为空气，如使用其它流体，请向就近的本公司营业所

咨询。

2. 小型导向工作台请使用不含劣化的压缩机油等物质的清洁的空

气。请在小型导向工作台及阀门附近安装空气过滤器 ( 过滤精

度 40μm 以下 )，去除冷凝水和杂质。此外，请定期排放空气

过滤器中的冷凝水。冷凝水及杂质进入小型导向工作台内将导

致动作不良。
