CDU16-20D

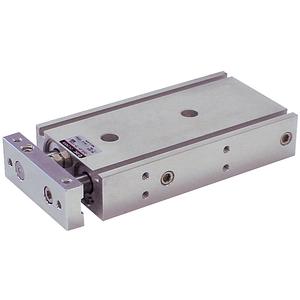

CU 系列 自由安装型气缸 单杆双作用

节省空间气缸可直接多面安装

带磁性开关 (CDU系列: CDU, CDUW, CDUK, CDUKW, CDU-A,ZCDUK)

其他特性:

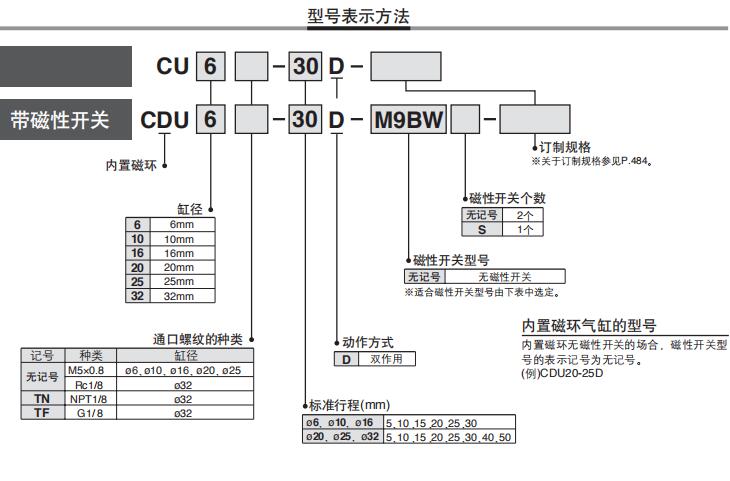

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

缸径 16 缸径 16mm

通口螺纹的种类 - M5X0.8 Rc1/8

气缸行程 20 气缸行程 20mm

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

字段描述 取值描述

连接口径 M5X0.8

作动方式 单杆双作用

较使用压力 0.06

较高使用压力 0.7

环境温度 常温

作动速度 标准

缓冲形式 垫缓冲

形式 气压式

安装方式 自由安装型

0.3MPa理论推力OUT 60.3

0.5MPa理论推力OUT 101

0.7MPa理论推力OUT 141

杆端螺纹尺寸 M5X0.8
