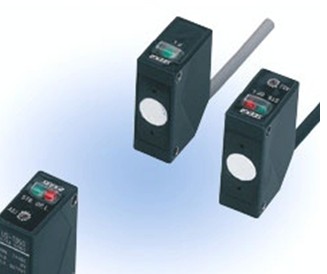

产品特征

■透过型

EX-L211小检测物体φ0.3mm(典型示例)。

φ0.5mm的受光狭缝能够拦截多余的光线。仅对狭缝内的光线有效，因此可进行有效、的检测。适用于微小物体的检测和微小高度差异的检测。

另外，通过采用专用的非球面模型透镜，可实现GPZ的聚光。

■光点反射型

EX-L221小检测物体φ0.01mm(典型示例)。

可检测小0.01mm金属丝的。

检测距离达到300mm，可用于广泛的用途。

光点尺寸： 1mm以下(距离300mm时的典型示例)

技术参数

检测距离         45～300mm

                  (□使用100mm白色无光泽纸张)

光点尺寸(典型示例)  ø1mm以下  (距离1m时)

检测物体          不透明体、半透明体、透明体

小检测物体(典型示例)  ø0.01mm的金属丝

        (注)：将灵敏度调节器的设定调整为较佳状态时的参考值。

应差( 迟滞)  动作距离的20%以下

重复精度          检测轴直角方向：0.2mm以下

重复精度(典型示例) 检测轴直角方向：0.02mm以下(距离100～200mm时)

  (注)：将灵敏度调节器的设定调整为较佳状态时的参考值。

电源电压     12～24V DC ±10% 波动P-P10%以下

消耗电流     15mA以下

输出   NPN晶体管・开路集电极

          ・较大流入电流： 50mA

          ・外加电压：26.4V DC以下(输出-0V之间)

       ・剩余电压：2V以下(流入电流50mA时)、1V以下(流入电流16mA时)

输出:输出动作  入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定

输出:短路保护   配备(短路保护/反接保护)

反应时间         0.5ms以下

工作状态指示灯 橙色LED(输出ON时亮灯) 透过型安装在受光器上

稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上

自动防干扰功能 配备(多可紧密安装2台)

灵敏度调节器 配备连续可变电阻

投光元件   红色半导体激光 等级1(JIS/IEC/FDA)(注)

         ［较大输出：2mW、发光峰值波长655nm］

         (注)：根据激光通知No.50(2007.6.24)、符合FDA规定(21 CFR 1040.10及1040.11)。

材质    外壳：PBT

           前面窗口：丙烯基

           透镜：玻璃

电缆   0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m

电缆延长     0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长 100m)

附件   MS-EXL2-3(安装板) ：1个

耐环境性:保护构造 IP67(IEC、JIS)

耐环境性:使用环境温度 -10～+55℃(但应无凝露及结冰)、存储时：-30～＋70℃

耐环境性:使用环境湿度 35～85%RH、存储时：35：35～85%RH

耐环境性:使用环境照度 白炽灯：受光面照明度3,000ℓx以下

耐环境性:耐电压 AC1,000V 1分钟 所有充电部与外壳之间

耐环境性:绝缘电阻 所有充电部与外壳之间、20MΩ以上、基于DC250V的高阻表

耐环境性:耐振动   频率：10～500Hz 双振幅：1.5mm(较大10G) X,Y和Z各方向2小时

耐环境性:耐冲击    加速度：500m/s2(约50G)、X,Y和Z各方向3次
