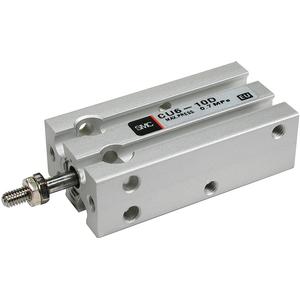

CU16-15D 产品详细信息

 单杆双作用

节省空间气缸可直接多面安装

带磁性开关 (CDU系列: CDU, CDUW, CDUK, CDUKW, CDU-A,ZCDUK)

其他特性:

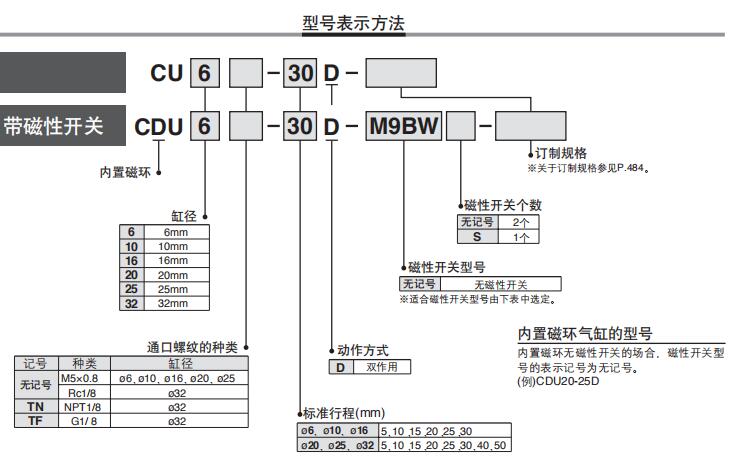

字段描述 字段取值 取值描述

内置磁环 - 无内置磁环

缸径 16 缸径 16mm

通口螺纹的种类 - M5X0.8 Rc1/8

气缸行程 15 气缸行程 15mm

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

字段描述 取值描述

连接口径 M5X0.8

作动方式 单杆双作用

较使用压力 0.06

较高使用压力 0.7

环境温度 常温

作动速度 标准

缓冲形式 垫缓冲

形式 气压式

安装方式 自由安装型

杆端形状 杆端外螺纹

0.3MPa理论推力IN 51.6

0.5MPa理论推力IN 86

0.7MPa理论推力IN 121

0.3MPa理论推力OUT 60.3

0.5MPa理论推力OUT 101

0.7MPa理论推力OUT 141

杆端螺纹尺寸 M5X0.8
