特点

速度为 4 m/s 或 10 m/s

较大加速度 30 g

峰值力为 225 N 至 1,800 N

无机械磨损

完全无背隙，刚性控制响应

极定位，可反复重现

直接的推力，极的闭锁力

极的热阻，高设备利用率

可选水冷或非水冷操作

集成温度传感器，防止热过载

可轻松通过默认值与 AX5000 配套使用.

通过预装配电缆与 AX5000 连接

AL2xxx 系列三相同步直线伺服电机由一个线圈单元和一块磁板构成。线圈单元包含一个带槽叠片铁芯，带嵌入式铜线绕组。通常用作运动部件。磁板包括用来固定一直磁铁的钢板。

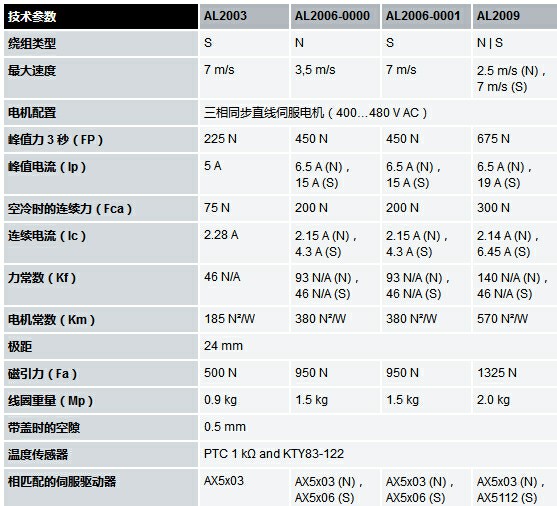

AL20xx 系列包括 7 种不同的电机，但它们的宽度完全相同，均为 80 mm（包括磁性附件）。这意味着，所有电机都可使用相同的磁板。可以任意组合。磁板完全密封，因此可在整个运动过程中提供保护，防止金属碎片进入磁板之间的接缝。

AL2xxx 系列直线电机可与 AX5000 伺服驱动器配套使用，特别适用于要求在短距离内快速加速的动态运动控制场合

线圈单元采用的也是封闭式设计，防护等级为 IP 64，因此适用于具有腐蚀性的工作环境。线圈单元还配有一根 0.5 m 长的电缆和可选的预装配连接器，因而可以通过插头快速连接到接线盒或伺服驱动器。这样可显著降接线的复杂性，避免出现接线错误。

适用于直线伺服电机的反馈系统

MES 系统可记录磁板永磁体的磁场。通过内置电子线路，为 AX5000 系列伺服驱动器提供编码器信号，用于换相以及转速和位置控制。电机每转 24 mm，该 MES 系统便提供一个正弦振荡，精度可达 1/10 mm。

接线盒

除此之外，Beckhoff 还提供一个接线盒，在一侧连接电机电缆、反馈电缆和热保护电缆，在另一侧连接预装配的电机和编码器电缆。
