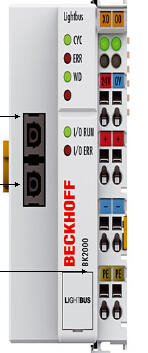

BK2000、BK2010 和 BK2020 总线耦合器用于连接 Lightbus 系统与电子端子排，这些端子排可以通过模块化方式扩展。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。采用 BK2010 “经济型”总线耦合器，可极为经济地建立 I/O 连接，多可连接 64 个数字量输入/输出端子模块。

总线耦合器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。一个输入/输出信号占一个字节（LSB）的一位，从左边开始，依次排列。总线耦合器将其它信号插入到该字节中。输入和输出区被清晰地区分开来。如果输入或输出的数量过 8 位，则总线耦合器会自动从下一个新的字节开始。

Lightbus 系统是一种快速、安全的串行现场总线系统。Lightbus 采用环状结构，在一个环路上多可连接 254 个站。在数据传输方面采用了操作简便的标准型光纤技术，性能优越。借助于一个优化的高效报文结构，Lightbus 可实现高用户数据传输速率。32 位的用户信息所需的传输时间为 25 μs。

通过K-bus 扩展技术，用“经济增强型”总线耦合器 BK2020 多可连接 255 个空间分布式总线端子模块到一个总线耦合器中。”经济增强型”系列耦合器支持所有 Beckhoff 系统总线端子模块。每个从站可对多达 1020 个数字量信号和多 128 个模拟量输入和输出通道进行配置。

技术参数           BK2000    BK2010 BK2020

总线端子模块数量    64      64 64 (通过 K-bus 扩展可达 255)

现场总线的较大字节数 512byte输入    32 byte 输入 512 byte 输入和

                   和512 byte输出  和 32 byte 输出  512byte输出

数字量 I/O 信号 512 输入/输出 512 输入/输出 1,020 输入/输出

模拟量 I/O 信号 128 输入/输出 – 128 输入/输出

组态方式   通过 KS2000 或控制器

总线接口  2个标准光纤连接器 Z1000（塑料光纤），Z1010（HCS 光纤）

电源  24 V DC (-15 %/+20 %)

输入电流    70mA+(总K-bus       70mA +(总K-bus    70mA+(总K-bus

          电流)/较大4,500 mA  电流)/较大 4,200 mA 电流)/较大4,500 mA

启动电流     约 2.5 倍持续电流

建议保险丝容量    ≤ 10 A

K-bus 供电电流  1,750 mA 500 mA  1,750 mA

电源触点         较大 24 V DC / 较大 10 A

电气隔离       500 Vrms (电源触点/电源电压/ Ethernet)

站点之间的距离   APF 光纤：45 m，HCS 光纤：300 m

工作/储藏温度     0…+55 °C/-25…+85 °C

相对湿度             95 %，无冷凝

抗振/抗冲击性能    符合 EN 60068-2-6/EN 60068-2-27/29 标准

抗电磁干扰/抗电磁辐射性能   符合 EN 61000-6-2/EN 61000-6-4 标准

防护等级/安装位置  IP 20/可变
