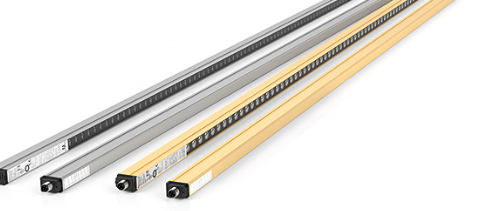

倍加福安全光栅控制单元性能稳定SLC-2

倍加福安全光栅控制单元性能稳定SLC-2

性能

较大检测距离20m

2,3,4光束可选

光束间距300,400,500mm可选

自我监控（等级4 根据 IEC/EN 61496-1)

启动/重启无效

防护等级IP67

7段自我诊断显示

预报警显示

安全输出 OSSD 采用电势分隔半导体设计，或具有监控强迫连接常闭触点

技术参数

一般特性

有效检测距离     0,2 ... 20 m

光源类型       IRED

光源类型             调制红外光

LED 危险等级标记   免除组

测试                IEC/EN 61496

安全等级根据 IEC/EN 61496 4

目标尺寸                  50 mm

光束间距               500 mm

光束数                    2

操作模式          启动/重启功能可选

发散角                < 5 °

指示灯/操作键

运行显示          7段显示的发射器

诊断显示   7段显示的接收器

功能显示        接收器：

               红色LED：输出信号设备关

               绿色LED：输出信号设备开

               黄色LED：受保护区域系统准备重启

预报警显示 橘色LED

控制器        启动/启动失效开关,编码传输

周围环境

环境温度         0 ... 55 °C (32 ... 131 °F)

储存温度       -25 ... 70 °C (-13 ... 158 °F)

相对湿度             较大95%,不冷凝

功能安全性参数

安全完整性等级 (SIL)  SIL 3

性能水平 (PL)       PL e

等级             Cat. 4

使用寿命（...月...天）  20 a

PFHd                   7,27 E-9

类型                    4

电气特性

工作电压         24 V DC (-30%/+25%)

空载电流           发射器： 100 mA ,接收器 150 mA

防护等级             III

输入

激活电流            大约 10 mA

激活时间               0,03 ... 1 s

测试输入             测试输入

功能输入             启动释放

输出

安全输出          2 路独立故障安全半导体输出

信号输出          启动就绪和 OSSD 状态各对应 1 路 PNP，较大电流 100 mA

开关电压          工作电压 -2 V

开关电流          较大 0,5 A

响应时间            10 m
