康茂盛短行程气缸参数报价
QN 系列短行程气缸系紧凑型设计，
其结构尺寸较小，特别是其轴向尺寸比
相同规格的 QP 系列短行程气缸要小的
多。因此更适合安装在较小的空间内，

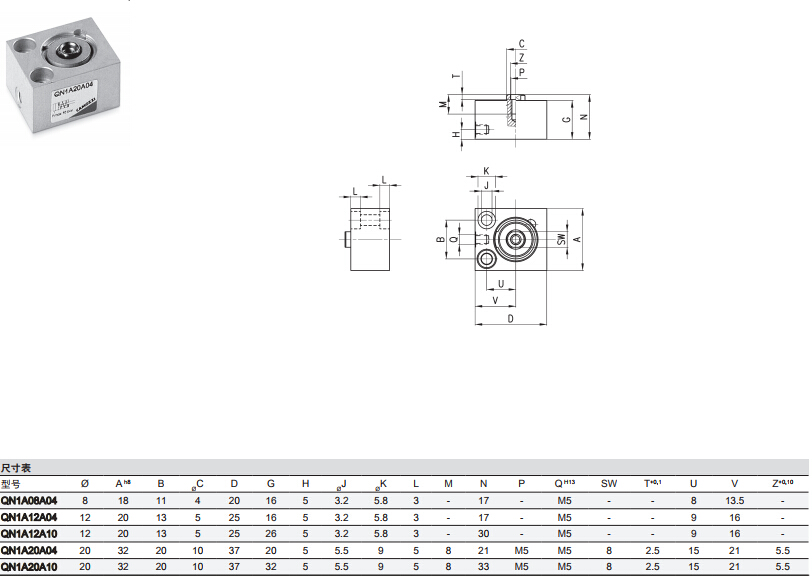

其标准行程见下页相应表格。
由于 QN 系列单作用气缸结构紧凑和
坚实，所以主要用于定位和锁紧。此系
列作用。
综合参数
结构形式 紧凑型
工作方式 单作用
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油 雾润滑（建议使用 ISO VG32 润滑油）ISO VG32 润滑油）
缸径 8，12，20，32，50，63 mm
安装方式 借助缸体上的孔安装
材料 阳极氧化铝缸体，丁腈橡胶密封件，其他零件为不锈钢和黄铜
工作压力 2 ÷ 10 bar
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
