康茂盛直动式微型电磁阀结构分类
综合参数
电压 24 V DC - 12 V DC - 6 V DC (可按要求提供其他电压)
电压允差 ±10%
功率消耗 0.6 W
工作循环 , 连续工作
电气连接 2 个引脚（0.5x0.5），间距 4 mm
防护等级 IP00
与介质接触的材料
阀体 黄铜，不锈钢，工程塑料
密封件 氟橡胶
内部零件 不锈钢
气动参数
阀位机能 二位二通，二位三通，常闭 [NC]，常开 [NO]
工作方式 截止式
安装方式 插装
公称直径 0.5 mm - 0.7 mm
公称流量 见 kv 值
kv (l/min) 0.08 - 0.15
工作压力 -1 ÷ 3... 7 bar
工作温度 0 ÷ 50°C
介质 经过滤的压缩空气（过滤精度等级符合 ISO 8573-1 3.4.3）或惰性气体
响应时间 (ISO 12238) 打开 < 10 ms，关闭 < 10 ms
安装位置 任意

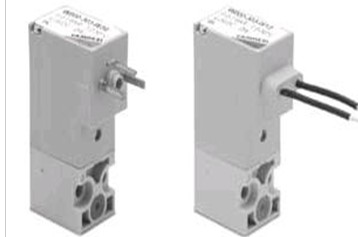

K8 系列直动式微型电磁阀为二位二通、二位三通直动式电磁阀，
可提供常闭（NC）和常开（NO）的机能。因其独特的设计，
可使用在各种空间紧凑、对阀性能要求较高的场合：
如控制驱动器、小型设备等；尤其是电磁阀本身的消耗功率、
重量轻，更适宜使用
在移动设备中。
特点
» 紧凑型设计
» 高性能
» 板式连接
» 寿命长
