康茂盛阀岛性能稳定

康茂盛阀岛性能稳定

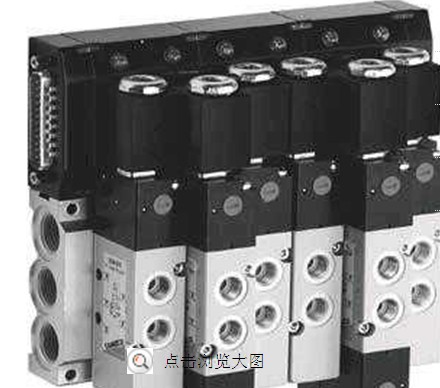

Multipole版本的3系列插入式阀岛可以轻松安装

Sub-D连接器的前部位置。 新连接系统的配件

通过系列CX系列网络可以通过a来处理多极阀岛

Sub-D连接器或通过集成在岛上的节点。

电气和气动部件的模块化允许安装多22个

22个阀门位置上的螺线管

特点

»灵活的装配单稳态和双稳态

2位和3位模块

»电气连接和前气动输出

»可用协议：

PROFIBUS-DP, DeviceNet,

CANopen, EtherNet/IP,

EtherCAT, PROFINET

电动和气动模块都有2位和3位模块化。 要优化

信号分配，电气模块可用于单稳态和双稳态

阀门。 气动模块化使创建具有差异化的区域压力。

技术参数

气动部分

阀门结构     阀芯类型带密封件

阀门功能          5/2  -  5/3 CC  -  5/3 CO  -  5/3 CP  -  2x3 / 2 NO  -  2x3 / 2 NC  -  1 3/2 NO + 1 3/2 NC

物料       AL主体，不锈钢阀芯，NBR密封件，高科技聚合体

安装       歧管中的通孔

端口       阀= G1 / 8  - 歧管= G3 / 8

安装        任何位置

工作温度        从0°C到60°C（干燥空气温度为-20°C）

标称流量         Qn 700 Nl / min

标称直径         7毫米

流体        过滤空气，符合ISO 8573-1-2010的7.4.4级，无需润滑。 如果使           用润滑空气，那就是建议使用ISO VG32油，并且永远不要中断润滑。

电气部分 - 现场总线版本

一般特性     参见CX系列多串口模块部分（2.3.50）

较大吸收     数字输出/模拟输入和输出3A

             数字/模拟输入3 A.

电压容差     逻辑电源24 V DC +/- 10％

            电源24 V DC +/- 10％

电气部分 - 多极版本

较大吸收        3 A.

连接类型          多极25针公头Sub-D

供电电压         24 V DC +/- 10％

较大数量的螺线管     阀门位置22个22

信号               黄色LED

工作周期            ED 100％

防护等级            IP65

康茂盛阀岛性能稳定
