哈威单向阀安装手册
单向阀是流体只能沿进水口流动，出水口介质却无法回流，
俗称单向阀。单向阀又称止回阀或逆止阀。
用于液压系统中防止油流反向流动,
或者用于气动系统中防止压缩空气逆向流动。
单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。
直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。
工作压力pmax=500bar
流量Qmax=80I/min
1,概述
单向阀区分为两大类;
---CRK和CRB型一般单向阀
---- CRH型液控单向阀
共同点是在一个简单制成的螺纹孔中,旋入阀件.其进出油口之间的密封,是通过在阀组件
在用液控卸压反向打开时,阀口整个过流断面迅速打开,为了在高压下断续地打开而避免可能产生的卸压冲击,
就应该将插装体上的控制油通道直径尽量做小,形成节流管道特性.规格3的阀在z油道上形成了节流点.
前端的密封边,与安装螺纹底孔阶梯台肩之间的接触而实现,阶梯如肩就是普钢件钻孔时形成
的118.底孔斜面.用于装入密封件的底孔,和滑动斜面没有必要进行铰加工
对于高压大流量的负载,规格3可供预卸压式结构,这时在卸压过程中,一个小的单向阀先于主阀口打开,
通过这个较小的过流断面,负载压力就可以冲击地逐步卸去.控制通道的附加节流,提高了预卸压的有效性.

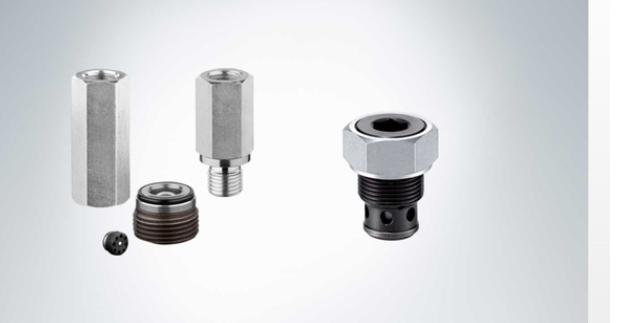

旋入式阀的外部密封和锁紧,用带螺纹密封件和O型圈的密封螺母达到.
