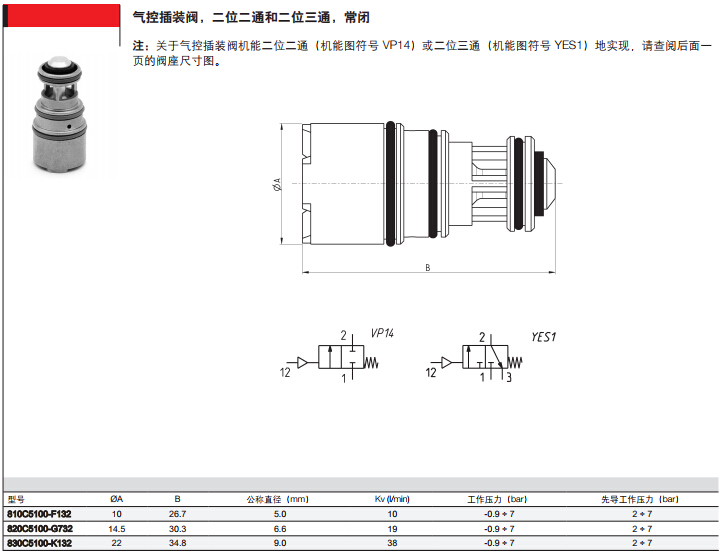

康茂盛气控插装阀安装使用方法
8 系列气控插装阀特别适用于流量大
但体积要求紧凑的应用，可通过直动式
微型电磁阀进行先导控制。插装阀的设
计适用于板式连接的系统，为整个系统
地设计和装配都能提供便捷，并能有效
减少整个系统的气路连接。
8 系列气控插装阀可提供二位三通的
机能，通过对气路板的设计，可实现二位
二通的机能
综合参数
与介质接触的材料
阀体 黄铜
内部零件 铝合金
密封件 FKM
气动参数
阀位机能 二位二通，二位三通，常闭 [NC]
工作方式 截至式，气控
安装方式 板式插装
公称直径 5 ... 9 mm
流量 见 Kv 值
Kv (l/min) 10 ... 38
工作压力 -0.9 ÷ 2 ... 7 bar
工作温度 0 ÷ 50°C
介质 经过滤的压缩空气（过滤精度等级符合 ISO 8573-1 5.4.4）或惰性气体
响应时间 打开 < 15 ms，关闭 < 15 ms
安装位置 任意
性能
» 紧凑型设计
» 流量大
» 板式安装
» 寿命长
