CAMOZZI小型手柄阀常见类型

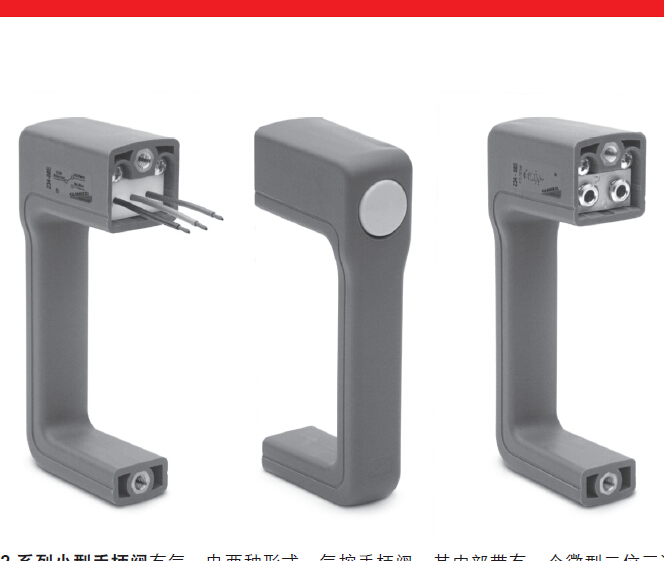

2 系列小型手柄阀有气、电两种形式。气控手柄阀，其内部带有一个微型二位三通手
控阀，当用手握住手柄并用拇指按下手柄上的按钮时，内部的手控阀动作。电控手柄阀，
其内部带有一个单触点微型转换开关，当用手握住手柄并用拇指按下手柄上的按钮时，内
部的单触点微型转换开关动作。小型手柄阀可安装在各种形式的机座上，与气动系统或者
电气系统连接后，组成手动气开关或手动电开关。
气控手柄阀内置微型二位三通手控阀
电控手柄阀内置单触点微型开关
综合参数
电控手柄阀
结构形式 开关式
电连接 3 根外径为Ø2.2mm导线，内截面0.5mm，长度300mm
黑色（常闭，NC）
蓝色（常开，NO）
安装方式 2 个 M5 内螺纹
安装位置 任意
工作温度 0 ÷ 70°C
防护等级 IP40
接通行程 2 mm
驱动力 5 N
气控手柄阀
结构形式 截止型
阀位机能 二位三通，常闭式（NC）或常开式（NO）
公称直径 2.5 mm
安装方式 2 个 M5 内螺纹
接口 Ø4 快插接头
安装位置 任意
工作温度 0 ÷ 70°C（干燥空气为 - 20°C）
工作压力 2 ÷ 8 bar
公称流量 Qn = 60 Nl/min
介质 经过滤的压缩空气，无需油雾润滑。
如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）
驱动力 13 N（当工作压力为 6 bar 时）
