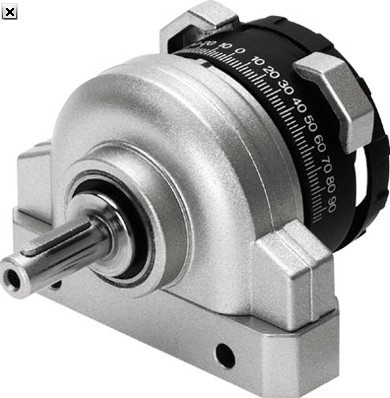

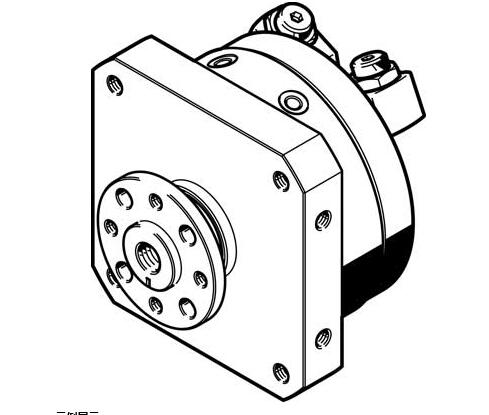

DSM-32-270-P-FW-A-B德国FESTO摆动驱动器

DSM-32-270-P-FW-A-B德国FESTO摆动驱动器

产品代号: 547583

带法兰轴，固定式挡块和位置检测

尺寸  32

缓冲角度  1.4 deg

旋转角度调整范围  0 ... 270 deg

摆动角度  0 ... 270 deg

缓冲  P: 两端带弹性缓冲环/板

装配位置  任意

调节  -6 deg

工作模式  双作用

设计结构  旋转叶片

位置检测  用于接近式传感器

工作压力  1.5 ... 10 bar

6 bar时的较大摆动频率  2 Hz

工作介质  压缩空气符合ISO8573-1:2010 [7:-:-]

耐腐蚀等级 CRC  0 - 无腐蚀影响

环境温度  -10 ... 60 °C

较大轴向力  75 N

较大径向力  200 N

6 bar时的理论扭矩  10 Nm

允许的质量惯性矩  0.025 kgm2
