4WE10J3X/CG24N9K4德国REXROTH电磁启动滑阀

4WE10J3X/CG24N9K4德国REXROTH电磁启动滑阀

4WE10J3X/CG24N9K4

WE 型方向阀为电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。

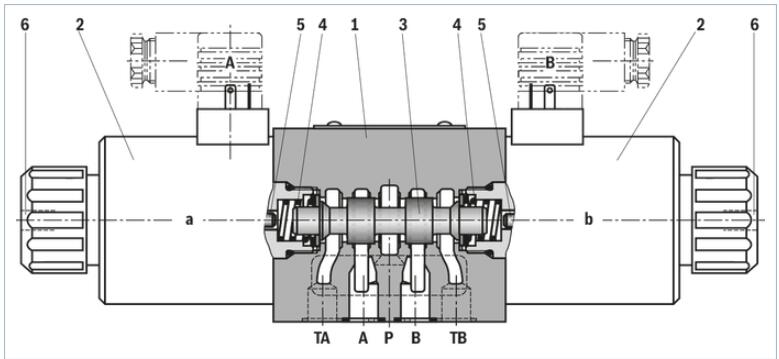

这些方向阀的基本构成为壳体 (1)、一个或两个电子线圈 (2)、控制阀芯 (3) 和复位弹簧 (4)。在断电情况下，控制阀芯 (3) 由复位弹簧 (4) 固定在中心位置或初始位置（型号“O”除外）。控制阀芯 (3) 由带湿式插脚的电子线圈 (2) 启动。

电子线圈 (2) 的力通过推杆 (5) 作用在控制阀芯 (3) 上并将后者从其静止位置推到所需的端位置。这可实现从 P 至 A 和从 B 至 T 或从 P 至 B 和从 A 至 T 的所需流向。

在电子线圈 (2) 断电后，复位弹簧 (4) 将控制阀芯 (3) 推回其静止位置。

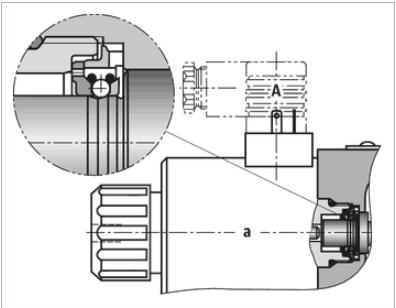

手动应急操作 (6) 允许在不给线圈通电的情况下手动切换阀。

要确保正常运行，请确保将线圈的压力腔注满液压油。

型号 .WE 10 E…

节流插件 “B..”

在通道 P、A、B 或 T 中使用节流插件 (7) 时，阀处的流阻会增加。根据主要工作条件，如果在切换过程中可能出现流量过阀的性能限制的情况，将需要使用节流插件。

不带弹簧复位“O” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 定位器的方向阀。

在控制阀芯 (3) 处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带定位器“OF” （仅可使用符号 A、C 和 D）

这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 定位器的方向阀。

定位器用于将控制阀芯 (3) 锁定在相关的阀芯位置。因此，在操作过程中，

无需向电子线圈持续施加电流，这样有助于节能操作。

注意！

针对带有定位器的阀门，油箱管路中两个或多个阀门的压力峰值可能造成意外的

控制阀芯运动！因此我们建议提供单独的回油管路或

在油箱管路中安装单向阀。

4WE6E62/CG24N9K4

4WE6E62/EG24N9K4

4WE6E62/EG24N9K4

4WE6E62/EG24N9K4 DC24V

4WE6E62/EW230N9K4

4WE6E6X/EG24N9K4

4WE6G62/EG24N9K4

4WE6G62/EW230N9K4

4WE6H62/EG24N9K4

4WE6H6X/EG24N9K4

4WE6-HB61/EC24N9K4

4WE6J61/EG24N9K4

4WE6J62/EG24N9K4

4WE6J62/EG24N9K4/B10

4WE6J62/EG24N9K4/B10

R900548271

4WE6J62/EW230N9K4

4WE6J62/EW230N9K4/B10

4WE6J6X/EG24N9K4

4WE6J6X/EG24NZ25L

4WE6J6X/EG24N9K4

4WE6J6X/EG24NZ25L

4WE6J6X/EG24N9K4

4WE6J6X/EW2230N9K4

4WE6J6X/EW230N9K4

4WE6J6XEG24N9K4

4WE6J6X-EG24N9K4

4WE6J70/HG24N9K4

4WE6J73-62/EG24N9K4/A12

4WE6M62/EG24N9K4

4WE6M62/EG24N9K4/V

4WE6M6X/EG24N9K4

4WE6U62/EG24N9K4

4WE6Y62/EG24N9K4

4WE6Y62/EW230N9K4

4WE6Y6X/EG24N9K4

4WE6Y6X/EW220N9K4

4WEH 10 E46/6EG24N9ETK4/B10  Z2FSK 6-2-12/2QV

4WEH16E72/6HG24N9ETK4/B10

4WE10J3X/CG24N9K4德国REXROTH电磁启动滑阀
