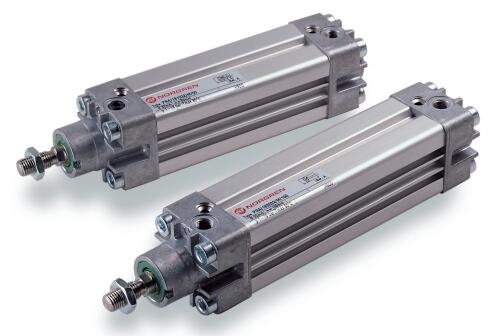

执行元件

符合 ISO 6431, VDMA 24562

和NFE 49-003-1标准

带内置式拉杆的型材缸体

聚氨脂密封件确保

摩擦，长寿命

开关安装与型材表面平齐

标准安装件形式多样化

技术参数

介质:经过滤的润滑或非润滑压缩 空气

工作方式:

PRA/181000：可调缓冲

PRA/182000/M：可调缓冲， 磁性活塞，

工作压力:1 ~ 16 bar

工作环境温度:-20°C ~ +80°C

在于 +2°C条件下使用时，请向本公司技术服务部咨询

行程 :标准值见表

非标准，较大可达3000mm

材料

型材缸体：阳极电化铝

端盖：压铸铝

活塞杆：不锈钢(马氏体)

活塞杆密封：聚氨脂

活塞密封：聚氨脂

O形圈：丁腈橡胶

32 12 G1/8 PRA/182032/M/* PRA/182032/N2/* PRA/182032/* PRA/182032/N1/* QA/8032/00 QA/8032/N1/00

40 16 G1/4 PRA/182040/M/* PRA/182040/N2/* PRA/182040/* PRA/182040/N1/* QA/8040/00 QA/8040/N1/00

50 20 G1/4 PRA/182050/M/* PRA/182050/N2/* PRA/182050/* PRA/182050/N1/* QA/8050/00 QA/8050/N1/00

63 20 G3/8 PRA/182063/M/* PRA/182063/N2/* PRA/182063/* PRA/182063/N1/* QA/8063/00 QA/8063/N1/00

80 25 G3/8 PRA/182080/M/* PRA/182080/N2/* PRA/182080/* PRA/182080/N1/* QA/8080/00 QA/8080/N1/00

100 25 G1/2 PRA/182100/M/* PRA/182100/N2/* PRA/182100/* PRA/182100/N1/* QA/8100/00 QA/8100/N1/00

125 32 G1/2 PRA/182125/M/* – PRA/182125/* – QA/8125/00 –
