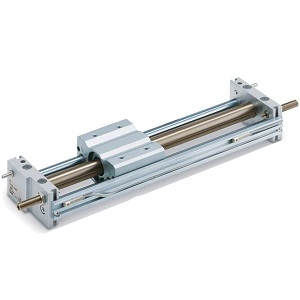

配置：CY1SG10-250BZ-M9NAM，SMC无杆气缸
相关说明
CY1S-Z 系列 磁偶式无杆气缸 滑尺型/滑动轴承
●质量：较大削减15%(0.96 kg:以前型号1.13 kg)
●全长：较大缩短15 mm(240 mm:以前型号255 mm)
●持久性提高
在缸筒内外面上安装润滑保持器，以保持其润滑性
●调整螺钉提高了行程精度/重复定位精度
字段描述字段取值取值描述
配管形式G集中配管型
缸径10缸径 10mm
通口螺纹的种类-M螺纹,Rc
调整形式B带液压缓冲器2个
磁性开关型号M9NAM耐水性强2色显示, 无触点磁性开关, 直接出线式,
带指示灯, 3线式(NPN), 横引出, 导线长1m, 适用电压：DC5V,12V,24V(DC4.5~28V)
磁性开关个数-2个 或 无
订制规格-标准
取值描述
缓冲形式液压缓冲器
Port1M5X0.8
较使用压力0.18
较高使用压力0.7
环境温度常温
作动速度标准
内置磁环内置磁环
形式气压式
安装方式基本型
配置：CY1SG10-250BZ-M9NAM，SMC无杆气缸
