欧姆龙增量型编码器性能参数E6A2-CW3C

欧姆龙增量型编码器性能参数E6A2-CW3C

特点

增量型

外径：φ25

分辨率（较大）：500P/R

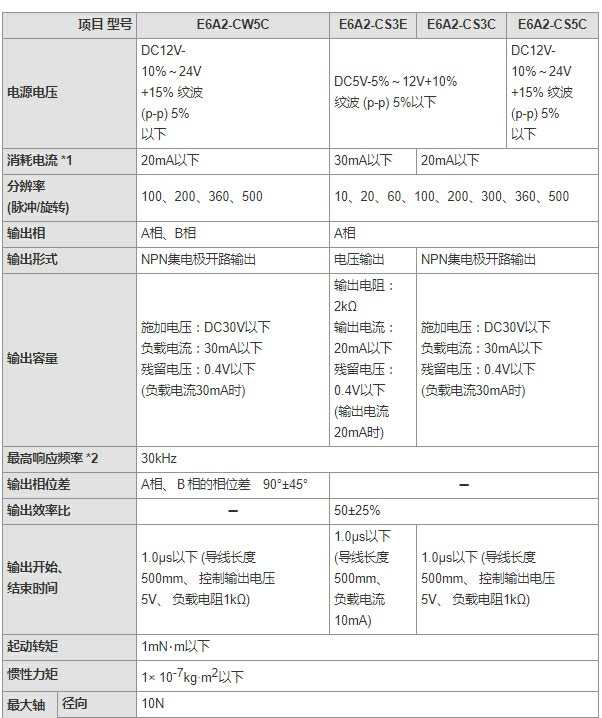

额定值

分辨率

(脉冲/旋转) 100、200、360、500

较高响应频率 *2 30kHz

输出相位差 A相、Ｂ相的相位差　90°±45°

起动转矩 1mN·m以下

惯性力矩 1× 10-7kg·m2以下

较大轴负载 径向 10N

                轴向 5N

允许较高转速 5,000r/min

环境温度范围 工作时：-10～+55℃、保存时：-25～+80℃ (无结冰)

环境湿度范围 工作时、保存时：各35～85%RH (无结露)

绝缘电阻 20MΩ以上(DC500V兆欧表)导线端整体与外壳间

耐电压 AC500V 50/60Hz 1min 导线端整体与外壳间

振动(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 3次

保护结构 *3 IEC标准 IP50

连接方式 导线引出型(标准导线长500mm)

材质 外壳        铝合金

        本体金属部 铝

        轴        SUS420J2

        安装支架        铁 镀锌
