产品描述

针对包装工业的一般应用改进产品

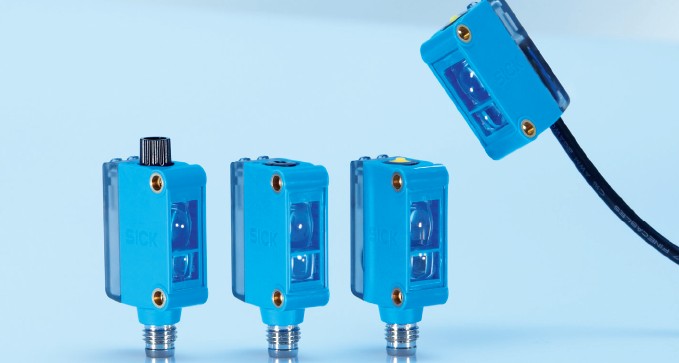

性能：SICK 的 KTM 色标传感器将高

灰度分辨率集成至小巧的外壳内，从众

多竞争产品中脱颖而出。该产品使用优

化的 OES4 ASIC 技术，响应时间仅为

35 µs，即使面对有光泽的材料也能确

保准确地检测色标。此外，多样化

的自学习方法使调试操作更加灵活。

用户可以通过集成的 IO-Link 访问参数

设置，加快并简化格式变化过程。即使

在对比度场合下，KTM 色标传感器

也能地检测色标，是众多应用的理

想之选

客户获益

• 外壳小巧，可以用于紧凑空间

• 三色 LED 技术提高设备性，

即使在弱对比度下也可检测色标

• 对比度分辨率良好，动态检测范围提

升，确保设备具有良好的光泽材料检

测性能，扩大工业应用的范围

• 多样化的自学习功能使调试过程具备高度灵活性

• 可通过 IO-Link 下载参数设置，实现

扩展诊断和可视化，并且快速简便地改变设定

概述

• 外壳小巧

• 灰度分辨率高

• 动态范围扩大，具备的光泽材料对比度检测性能

• 静态和动态自学习功能集合一身

• 开关频率 15kHz（部分型号）

• Core 系列 KTM 色标传感器针对通用场合使用

• Prime 系列 KTM 色标传感器配备 IOLink功能

技术参数

特性

尺寸（长 x 宽 x 高） 12 mm x 31.5 mm x 21 mm

感应距离 12.5 mm

感应距离容差 ± 3 mm

较大速度（动态自学习）1) 1 m/s

1) 色标尺寸为 4 mm 时。

机械参数 / 电气参数

电源 Vs 1)    DC 12 V ... 24 V

纹波电压 2)    ≤ 5 Vpp

功耗 3)     < 50 mA

开关输出电压    PNP：高电平 = Vs- < 2 V / 电平约 0 V

                NPN：高电平 = 约 Vs / 电平 < 2 V

较大输出电流 Imax.      100 mA

输入，自学习 (ET)    PNP：自学习：U = 10 V ... < UV

                     运行：U < 2 V

                   NPN：自学习：U < 2 V

                   运行：U = 10 V ... < UV

保留时间 (ET)      28 ms，非易失性存储

防护等级             III

电路保护       VS 反极性保护

               输出 Q 短路保护

               干扰抑制

外壳防护等级     IP 67

外壳材质     ABS（塑料）

1) 极限值：12 V (-10 %) ...24 V (+ 20 %)。较大短路保护操作电流 8 A。

2) 不得过或于 VS 允许范围值。

3) 空载。
