日本SMC薄型气缸使用参数CDQ2B12-20DMZ-A93L
产品规格：
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
内置磁环 D 内置磁环

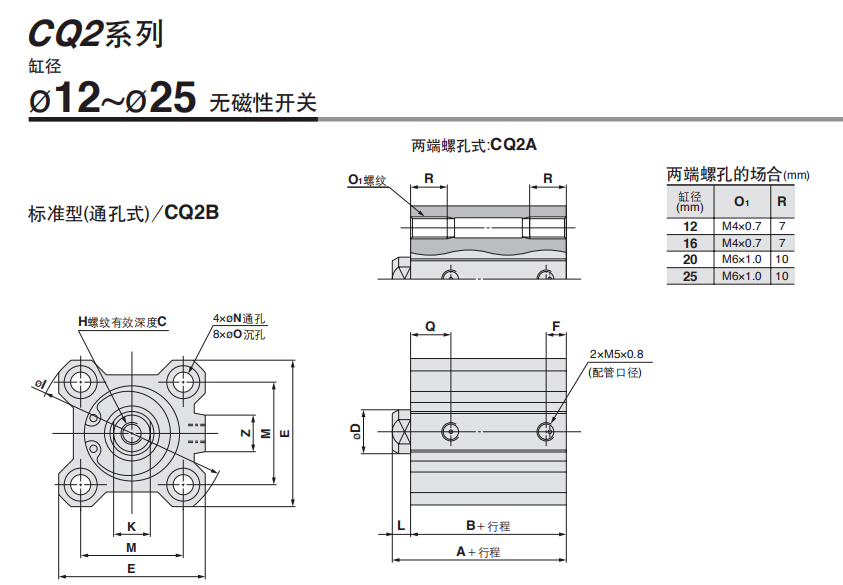

安装方式 B 通孔式(标准)
形式 气压式
缸径 12 缸径 12mm
通口螺纹的种类 Rc/M螺纹
双行程标记 行程标记
缸体可选项 M 杆端外螺纹
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 无安装螺钉
杆端安装件 无
磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V
磁性开关个数 2个 或 无
订制规格 标准
缓冲形式 无缓冲

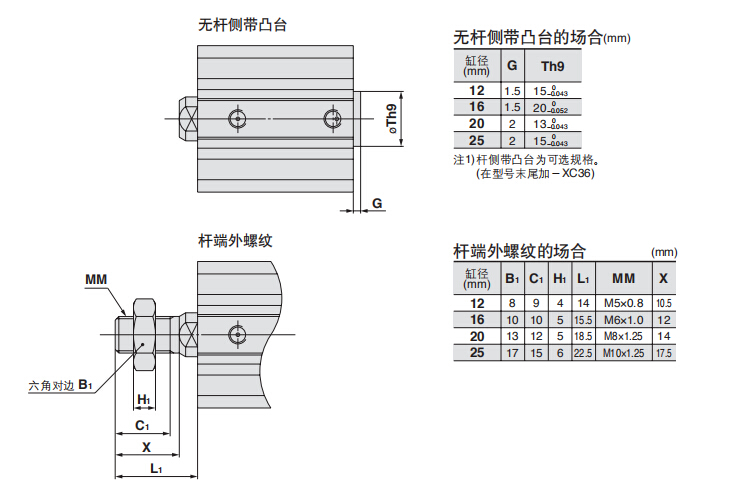

杆端形状 杆端外螺纹
连接口径 M5X0.8
作动方式 单杆双作用
较使用压力 0.07
较高使用压力 1
环境温度 常温
作动速度 标准
0.2MPa理论推力IN 25
0.3MPa理论推力IN 42
0.4MPa理论推力IN 59
0.5MPa理论推力IN 34
0.6MPa理论推力IN 57
0.7MPa理论推力IN 79
