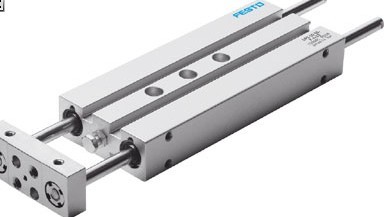

德国FESTO双活塞气缸DPZ-32-25-P-A
技术参数：
从工作负载到连接板的重力中心距 0 mm
行程 25 mm
可调节终端位置/长度 10 mm
活塞直径 32 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 1 ... 10 bar
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 – 中等腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.5 Nm
在规定的距离xs，较大有用负载和行程的函数关系 85 N
6 bar时的理论作用力，回复行程 724 N
6 bar时的理论作用力，进程 966 N
其它可用接口 参见产品图纸
气动连接 G1/8
材料信息，盖 锻造铝合金
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
主要技术参数
缸径 10 16 20 25 32
气接口 M5 M5 M5 M5 G1/8
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项 可用润滑介质工作 (今后须始终用润滑介质工作)
工作压力 [bar] 2.5 … 10 1 … 10
结构特点 平行活塞杆，带联接板
双端平行活塞杆，带联接板
缓冲形式 两端带弹性缓冲垫
位置感测 用接近开关感测
安装方式 通过通孔
通过内螺纹
通过安装板
安装位置 任意
抗扭转/导轨 平行活塞杆/带滑动轴承导轨或滚珠轴承导轨
环境条件
派生型 滑动轴承导轨 GF 循环滚珠轴承导轨 KF
环境温度1) [°C] –20 … +80
耐腐蚀等级 CRC2) 2
