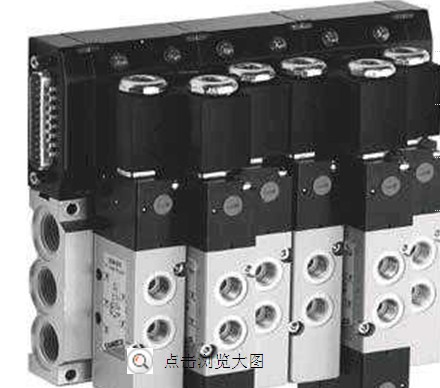

康茂盛多芯插座连接阀岛
3 系列多芯插座连接阀岛是以 3 系列电磁阀为基础、电-气集成的阀岛，多可容纳 22 个阀位（带 2 个 SUB-D 插座，分别位于阀岛的两侧）。
性能
» 配置简便
» 多芯插座可选择配置在阀岛的左侧或右侧
» 安装方便
3 系列电磁阀，多芯插座连接，接口 G1/8
双二位三通，二位五通，三位五通（中封、中泄、中压）
综合参数
结构形式 滑阀型
阀位机能 双二位三通，二位五通，三位五通（中封、中泄、中压）
材料 铝阀体，不锈钢阀芯，丁腈橡胶密封件
安装方式 借助气路板上通孔
接口 电磁阀工作口 = G1/8
气路板进气口和排气口 = G3/8
安装位置 任意
工作温度 0 ÷ 60°C （干燥空气为 - 20°C）
公称流量 Qn 700 Nl/min
公称直径 7 mm
介质 经过滤的压缩空气，无需油雾润滑。
如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）
阀位信号显示 LED 显示（黄色）
电压 24V DC
电压允差 ± 10%
工作循环 ，连续工作
防护等级 IP65
功率消耗 3 W（每个电磁铁）
电源插座 SUB-D 25 芯（IP65）
