综合参数

 电压     稳压，24V DC +/- 10%，较大电流 0.8 A

输入信号     +/- 10V DC （100 Ω），0 ÷ 10V DC（100 Ω），0 ÷ 20 mA（500 Ω）

迟滞      约为满量程的 1%（与阀芯所在位置有关）

线性度     约为满量程的 1%（与阀芯所在位置有关）

极限频率（-3dB，-90°)    输入信号为 +/- 时，约为 70 Hz

                 输入信号为 +/- 50% 时，约为 110 Hz

换向时间     0 - ：约 5 ms

            +/- ：约 7 ms

工作温度     0 ÷ 50°C

相对湿度     较大 90%

阀芯质量      0.140 kg（不包含电缆）

较大流量      6 bar -> 0 bar: 700 Nl/min（LRWA0-34） 1100 Nl/min （LRWA0-36）

             6 bar -> 5 bar: 450 Nl/min（LRWA0-34） 690 Nl/min （LRWA0-36）

介质       经过滤的空气（过滤精度 5 μm 或更小），不需润滑

工作压力     -0.9 ÷ 10 bar

泄漏量       小于 1% 的较大流量

材料       AISI 440B/1， 丁腈橡胶密封件（静密封）

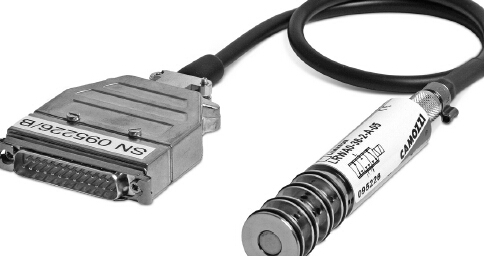

LRWA0-34 型和 LRWA0-36 型三位

三通伺服阀采用zhuanli设计的回转阀芯构，阀芯采用闭环位置控制，精度高。插装式结构，体积小，适用于紧凑型的应用。

? 插装式结构

? 不同应用的较佳安装方式

? 回转阀芯，内部无弹性密封件

? 紧凑型设计，流量大

? 闭环控制阀芯位置，精度高

? 三位三通，公称直径 4mm 和 6

mm 两种可选

三位三通阀，用于流量控制
