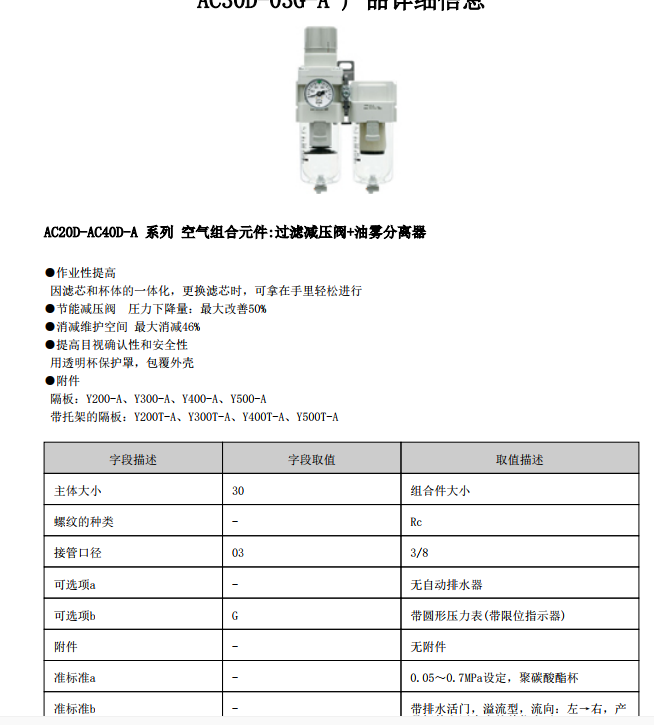

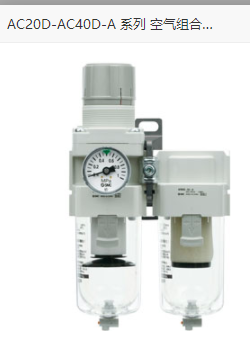

AC20D-AC40D-A 系列 空气组合元件:过滤减压阀+油雾分离器

●作业性提高

  因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行

●节能减压阀　圧力下降量：较大改善50%

●消减维护空间 较大消减46%

●提高目视确认性和安全性

  用透明杯保护罩，包覆外壳

●附件

  隔板：Y200-A、Y300-A、Y400-A、Y500-A

  带托架的隔板：Y200T-A、Y300T-A、Y400T-A、Y500T-A

字段描述 字段取值 取值描述

主体大小 30 组合件大小

螺纹的种类 - Rc

接管口径 03 3/8

可选项a - 无自动排水器

可选项b G 带圆形压力表(带限位指示器)

附件 - 无附件

准标准a - 0.05～0.7MPa设定，聚碳酸酯杯

准标准b - 带排水活门，溢流型，流向：左→右，产品标牌和压力表的单位表示：MPa

警告·更换前，请确保空气组合组件未加压。 ·将调节器和过滤器调节器的压力调节手柄旋转至零。 ·更换参见“10.拆卸图纸”（P18至P19）。 ·更换后，确保满足功能，并在开始操作前未发现外部泄漏。

○空气组合过程拆卸①根据需要拆下连接的管道。 ②

标称：AC10,20-A 3 AC25,30-A 4 AC40（-06）-A 5

标称：紧固扭矩：AC10,20-A 3 AC10,20-A 0.6±0.05 N·m AC25,30-A 4 AC25,30-A 1.5±0.05 N·m AC40（-06）-A 5 AC40（ - 06）-A 3.0±0.1N·m

【模块化连接（组装）】

○有关个别产品的故障排除，请参阅各产品的使用说明书。

拆下螺母和固定器。将六角扳手插入螺母的内六角扳手中并逆时针旋转以拆下螺母和固定器。确保用手取下部件以防止它们掉落。

拧紧螺母。将六角扳手插入螺母的内六角扳手，顺时针旋转拧紧螺母。锁紧螺母的紧固扭矩在右侧显示为导向。

将固定器安装到隔圈螺栓上，并在用手握住产品的同时顺时针旋转螺母，将其暂时拧紧。
