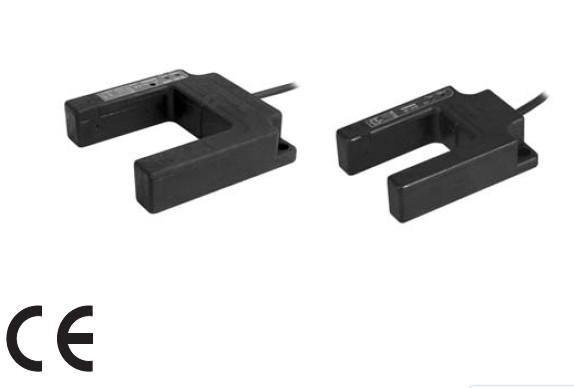

奥托尼克斯光电传感器选型BS5-K2M-P

奥托尼克斯光电传感器选型BS5-K2M-P

主要功能

紧凑型,内置放大器

多种外形尺寸满足不同安装要求(外形:K,T,L,V,Y型)

NPN/PNP集电极开路输出

高速响应频率:2kHz

使用控制端子/导线在Light ON和Dark ON模式之间切换

带防尘保护设计（发光器/收光器）

电源：5-24 VDC

动作指示灯 (红色 LED)

微型光电传感器BS5系列，包含配线引出型及接插型两种接线方式，具有多种不同的外形（K,T,L,Y,V型），便于安装。传感器具有2kHz的高响应频率，Light On / Dark On操作模式切换以及发光器和收光器窗口采用防尘保护设计。

技术参数

检测类型 对射型(非调制光)

检测距离         5mm(固定)

环境光照度 日光灯: Max.1,000lx(收光面光照度)

环境温度         -20~55℃, 存储时: -25~85℃

防护等级    IP50

环境湿度 35~85%RH, 存储时: 35~85%RH

响应频率 2kHz

应差距离 0.05mm

材质          PMMA

检测物         不透明物体 min. Ø0.8×2mm

消耗电流        Max.30mA

动作模式        Light ON/Dark ON(控制端子台设置)

控制输出        PNP集电极开路

连接线缆类型 接插型

光源 红外LED(940nm)

响应时间        Light ON: Max.20㎲,

                Dark ON: Max.100㎲

电源电压         5-24VDC ±10%(纹波P-P : max. 10%)

※响应频率：旋转圆盘的占空比为1:1的值。

※环境特性为未结冰、结露状态。

※端子台另售：接插型 (CT-01), 线缆型 (CT-02, 1m)
