E3JM-10M4-G-NN自由型光电传感器

E3JM-10M4-G-NN自由型光电传感器

型号表

E3JK-R2M1 2M

E3JK-R2M2 2M

E3JK-R2S3 2M

E3JK-R4M1 2M

E3JK-R4M2 2M

E3JK-R4S3 2M

E3JK-DS30M1 2M

E3JK-DS30M2 2M

E3JK-DS30S3 2M

信息更新:

端子台型/E3JM

彻底追求了易配线/调整性能

导线引出型/E3JK

丰富的功能凝聚在小巧的身材中， 且经济

本产品的数据表

检测方式 回归反射型

(带M.S.R.功能) 回归反射型

(无M.S.R功能)

项目型号 E3JK-R2M□ E3JK-R2S3 E3JK-R4M□ E3JK-R4S3

检测距离 2.5m (使用E39-R1时) 4m (使用E39-R1时)

标准检测物体 φ75mm以上的不透明物体

应差 -

指向角 1～5°

光源(发光波长) 红色发光二极管 (660nm)

电源电压 DC12～240V±10% 波动 (p-p) 10%以下、AC24～240V±10% 50/60Hz

功耗 DC 2W以下

AC 2W以下

控制输出 继电器输出：1c接点

AC250V　3A (cosφ = 1)

以下、DC5V 10mA以上 DC SSR　

负极公用

DC48V

100mA以下

漏电流0.1mA以下

带负载短路保护功能 继电器输

出：1c接点

AC250V　

3A (cosφ = 1)

以下、DC5V

10mA以上 DC SSR　

负极公用

DC48V

100mA以下

漏电流

0.1mA以下

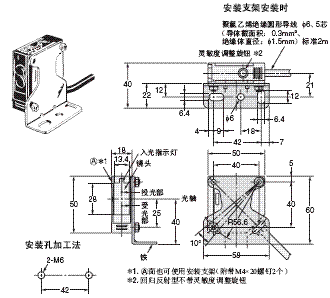

本产品的外型尺寸图

E3JK-5□□-N *2

E3JK-R2□□
E3JK-R4□□
E3JK-DS30□□

带负载短路保护功能

寿命(继电器输出) 机械 5,000万次以上(开关频率18,000次/小时)

电气 10万次以上(开关频率1,800次/小时)

响应时间 30ms以下 5ms以下 30ms以下 5ms以下

灵敏度调整 -

使用环境照度 受光面照度　白炽灯：3,000lx以下

环境温度范围 工作时：-25～+55℃、保存时：-30～+70℃ (无结冰、结露)

环境湿度范围 工作时：45～85%RH、保存时：35～95%RH (无结露)

绝缘电阻 20MΩ以上(DC500V兆欧表)

耐电压 AC1,500V 50/60Hz 1min

振动 耐久 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

误动作 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

冲击 耐久 500m/s2 Y、Z各方向3次

误动作 100m/s2

Y、Z各方向3次 500m/s2

Y、Z各方向3次 100m/s2

Y、Z各方向3次 500m/s2

Y、Z各方向3次

保护结构 IEC标准 IP64

连接方式 导线引出型(标准导线长2m)

质量(包装后) 约250g

材质 外壳 ABS

透镜部 异丁烯树脂

安装支架 铁

附件 安装支架(带螺钉)、螺母、使用说明书、反射板(仅回归反射型)
