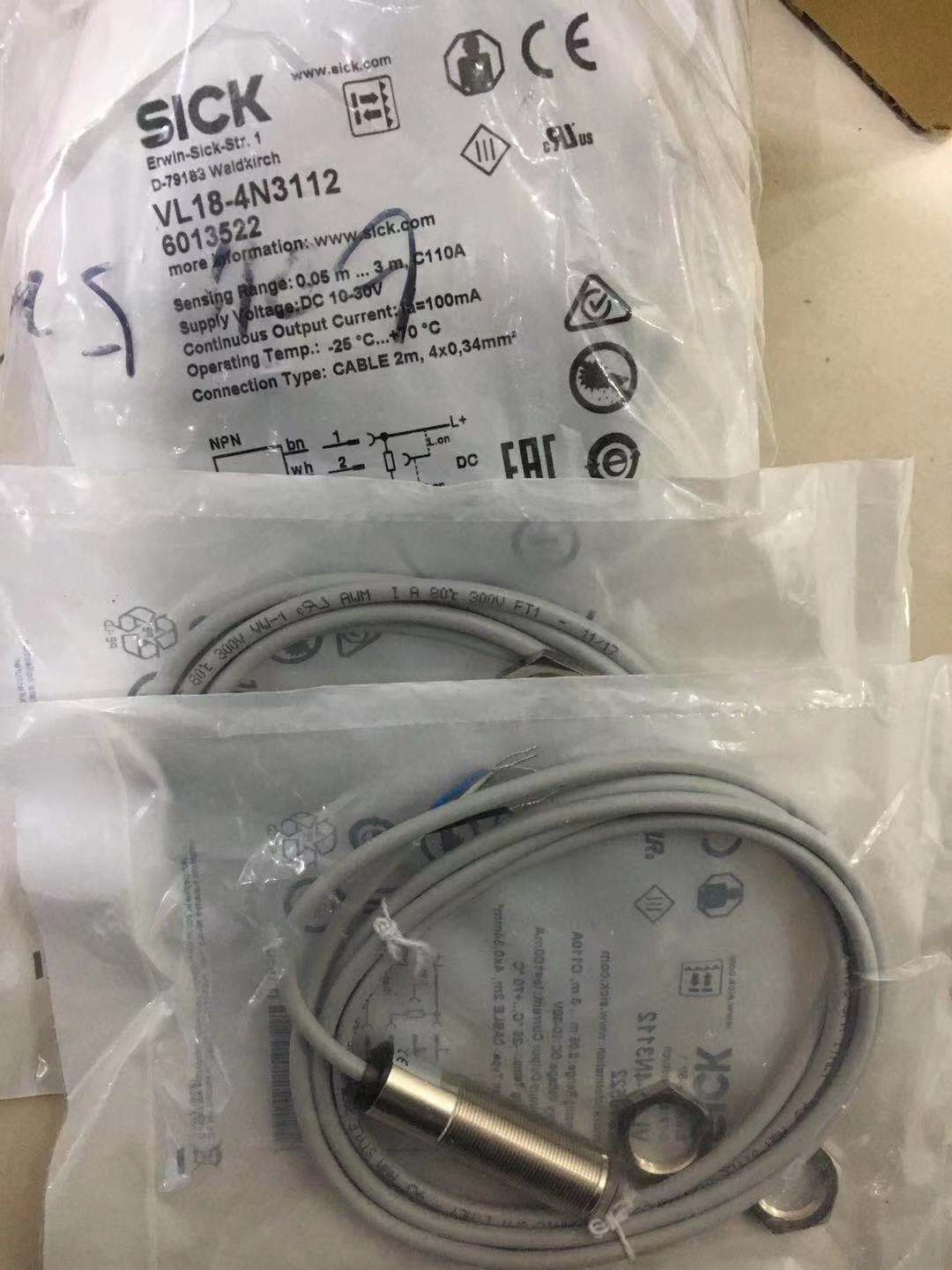

传感器原理/ 检测原理 镜反射式光电传感器, 双透镜

外壳形状（光束出口） 圆柱形

螺丝直径（外壳） M18 x 1

光轴 轴向

较大开关距离 0.03 m ... 7.2 m 1)

感应距离 0.06 m ... 6 m 1)

光源种类 可见红光

光源 PinPoint-LED 2)

光点尺寸（距离） 175 mm (7 m)

轴长 650 nm

设置 电位计

1) 反射器 PL80A.

2) 平均使用寿命：100,000 小时，TU = +25 °C.

机械/电子参数

供电电压 10 V DC ... 30 V DC 1)

残余纹波 ± 5 Vss 2)

电流消耗 30 mA

开关量输出 PNP

开关功能 补偿量

开关类型 明/暗切换

信号电压 PNP 高电平/电平 约 UV - (≤ 3 V)/ 约 0 V

输出电流 Imax. 100 mA 3)

响应时间 < 500 μs 4)

开关频率 1,000 Hz 5)

连接类型 电缆 4针, 2 m 6)

导线材料 PVC

保护电路 A 7)

B 8)

D 9)

防护等级 III

偏光滤镜

外壳材料 金属, 镀镍黄铜与 ABS

材料、光学元件 塑料, PMMA

外壳防护等级 IP67

供货范围 固定螺母（2 x）

电磁兼容性 EN 60947-5-2

运行环境温度 –25 °C ... +55 °C 10)

存储环境温度 –40 °C ... +70 °C

UL 文件编号 E348498

1) 极限值。在具备短路保护的电路中运行时，较大 8 A.

2) 不得过或于 UV公差.

3) 当 UV > 24 V 且环境温度 > 49 °C 时，IA 较大 = 50 mA.

4) 信号传输时间（电阻负载时）.

5) 亮暗对比度为 1:1 时.

6) 于 0°C 时导线不能发生形变.

7) A = UV 接口（已采取反极性保护措施）.

8) B = 具有反极性保护的输入端和输出端.

9) D = 抗过载电流和短路保护输出端.

10) 当 UV <= 24 V 和 IA< 50 mA 时.
