采用交叉光轴扫描方式可检测明信片或名片等薄型物体。

E:大型指示灯(INDICATOR)

(注1):投光器不装备黑色导线。

(注2):请务必将未使用的电线绝缘，以免与已用电线接触。

符号・・・D:电源逆接保护用二极管

ZD:电涌电压吸收用齐纳二极管

Tr:PNP输出晶体管

E:大型指示灯(INDICATOR)

投、受光元件间距10mm，实现小检测物体φ13.5mm。

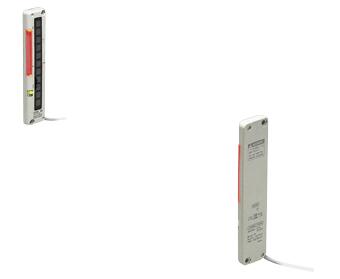

极薄尺寸，实现检测高度100mm、检测距离1m的宽区域。

适合各种线上的检测及通过位置不确定的小物体工件的掉落检测、侵入检测等。

10mm的极薄尺寸。电缆拉出方向可从2个方向中选择，可安装于狭小空间。

无需投、受光器间的同步线，配线作业和配线布线简单。

投光器和受光器都装备有55mm宽的大型指示灯。

当检测输出直接连接大型指示灯输入时，还可作为大型工作状态指示灯使用，方便。

亮灯动作可选择亮起和闪烁。

(注1):投光器不装备输出(黑色)。

(注2):请务必将未使用的电线绝缘，以免与已用电线接触。

一般区域传感器的投光元件与受光元件成对进行扫描，因此不能检测薄型物体。

而NA1-11的投光器侧元件按1点～11的顺序扫描进行投光动作，受光器侧元件不扫描，

因此投光器侧元件1进行投光动作时，受光器侧所有元件1～11都入光。

受光器侧的元件只要有一个不入光的部位，即进行遮光动作。通过此方式可检测薄型物体。

符合CE标志的EMC指令，并取得UL(Recognition)。另外，还备有在欧洲需求量较大的PNP输出型。

(注1)：检测距离是在投光器和受光器之间可设定的范围。

(注2)：产品的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。

(例)NA1-11的投光器： NA1-11P、NA1-11的受光器： NA1-11D

(注1)： 无的测量条件为使用环境温度＝＋23℃。

(注2)： 检测距离是在投光器和受光器之间可设定的范围。

(注3)： 本产品采用交叉光轴扫描方式可检测薄型物体，但可稳定检测的薄型物体的大小因设定距离而异。

用于检测薄型物体时，请务必通过实际检测物体确认可稳定检测。

(注1):投光器不装备输出(黑色)。

(注2):请务必将未使用的电线绝缘，以免与已用电线接触。

符号・・・D:电源逆接保护用二极管

ZD:电涌电压吸收用齐纳二极管

Tr:NPN输出晶体管
