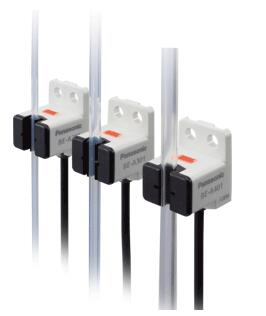

Panasonic检测传感器产品特征，神视技术介绍
请勿将本产品应用于对人体有风险的装置
（与人体治疗直接相关的设备以及维持人体生命相关的装置）
采用专用设计，因此不会妨碍流量，实现绝妙匹配。还能与英寸直径的软管共用。
按压软管，即可完成安装。
拉伸软管，同时插入，即可完成安装。
(注3): 软管内壁附着有污渍和残留物等情况下，将会影响检测结果。请对软管定期进行维护。
(注4): 如使用适用对象外的软管以及表面不平滑的软管，则请务必事先利用实机确认检测效果。
(注5): 响应时间是指使用适用软管时的代表性示例。因所使用的软管的尺寸、透光度、表面状态等，响应时间会发生变动。
(注6): 对于要检测的液体的温度，也请控制在使用环境温度范围内。
(注7): 延长20m以上的情况下，请确认传感器端子电压是否在4.5V以上
※Φ4软管：软质PVC材质
采用光学检测原理，能以20 μs的高速响应，准确捕捉 到0.8mm的气隙。※。
适用于分析工序的履历管理。
※关于检测条件，请参照规格。BE-A201□的响应时间为30#956;s。
狭小空间内亦可轻松安装。
透明树脂软管（软质PVC材质）
外径ø4mm×内径ø2.4mm
外径ø5/32in×内径ø3/32in
(注1): 如未测量条件，则表示使用环境温度＝＋23℃です。
(注2): 可检测的气隙是指整个软管内径所出现的气泡的宽度(图1)。
微小气泡或者水滴通过的情况下，无法正确地做出检测，因此敬请注意。(图2)。
对装置的规格无要求，还可通过基板来供电。
由于内置放大器，因此安装后可立即使用。
并且，配备两种输出［有液体时ON/无液体时ON］。
用来检测液体涂胶在管内混入的气泡（0.8㎜的气泡），提高分注的精度。
吸入试剂时检测液体是否用尽，的液量管理。
透明树脂软管(PFA材质)
外径ø2mm×内径ø1mm
透明树脂软管(PFA材质)
外径ø3mm×内径ø2mm
外径ø1/8in×内径ø1/16in
