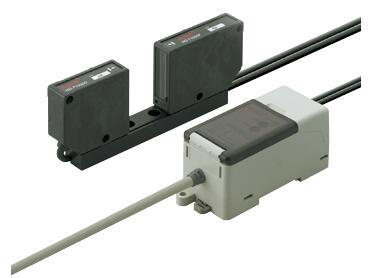

虽然使用红色LED作为光源，但仍然具有激光传感器同样的高性能，因此可实现检测。

投、受光部一体型，无需繁琐的光轴调整。

并且，检测距离及检测宽度可以覆盖30mm的广阔区域，可对应各种不同尺寸的晶圆。

模拟输出(1～5V)除了系数调整功能之外，还具备方便的偏移调整功能，可在±0.5V的范围内转换模拟电压。

(注1)：出厂时固定于安装基座状态下的值。

检测头与控制器必须配套使用。

(1)按箭头方向推入挡块(锁定)后，将安装部前部嵌入35mm宽的DIN导轨中。

(2)将安装部后部压住35mm宽的DIN导轨并嵌入其中。

※拆卸时，将一字螺丝刀插入挡块的凹槽中，向后拉出。

<使用螺丝时>

使用螺丝进行安装时，请使用M4盘头螺丝，并将紧固扭矩设为1.2N·m以下。

(注1)： 无的测量条件为使用环境温度+20℃。

(注2)： 出厂时固定于安装基座状态下的值。

(注1)： 无的测量条件为使用环境温度+20℃。

(注2)： 分辨率为模拟输出的峰值～峰值距离换算值(20MHz以下带域)。

(注3)： 检测头和控制器组合后测定时的代表示例。

(注1):模拟输出未装备短路保护电路。

请勿直接连接电源或容性负载。

符号・・・D:电源逆接保护用二极管

ZD:电涌电压吸收用齐纳二极管

请勿将本产品作为BZ人身安全的检测装置使用。

欲进行以BZ人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全BZ的法律和标准的产品。

安装检测头时，如下图所示，使用2个M4内六角螺栓(请另行准备)，以0.5N·m以下的扭矩紧固。

请勿拆下固定投、受光器和安装基座的固定螺丝。否则，输出值会变化。

请勿使用投、受光器侧面的安装孔以螺丝安装。

<使用DIN导轨时>

使用安全的红色LED作为光源，无需任何繁杂的安全措施。

无需使用激光时必备的保护罩，在美国使用时不需要符合FDA标准。

使用ONE SHOT连接器将检测头与控制器连接。

配线工时降至较限度，维护轻松。

检测头和控制器的总消耗电流为70mA以下。

实现光电传感器同等的功耗。
