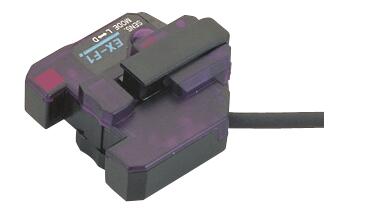

内置放大器，无需分别设置放大器和检测头。

可以节省空间。

可以从任何角度，随时确认检测状态。

否则可能产生误动作，敬请注意。

如果如右图所示在检测表面粘附水滴，将对检测产生影响。因此请充分注意管道外壁的结露。

另外，管道内壁的水滴和气泡也会对检测产生影响。敬请注意。

本产品并非耐水、耐药品构造，请避免在与水或药品等直接接触的场所使用。

D: 电源逆接保护用二极管

ZD: 电涌电压吸收用齐纳二极管

Tr: NPN输出晶体管

使用扎带系于管道上，安装方便容易。

需要再调节安装位置时，通过安装位置调节杆，无需剪断扎带，就可轻松进行再调整。

通过开关可选择入光时ON/遮光时ON。即使管道里没有液体，

但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测有用。

当管道是空的时，由于管壁和空气的折射率相差很大，光就经管内壁反射回到受光部。

当管道中有液体时，由于管道和液体的折射率相差不大，光就通过管壁射入液体，不会反射到受光部。

利用动作切换开关，可根据用途切换输出动作。

如下表所示，根据动作切换开关状态的不同，检测状态中指示灯的点亮动作和输出动作也不同。

使用时，请避开电源接通时的过渡状态(50ms)。

请勿将此传感器用于不透明配管。

浑浊或高粘度的液体不能被稳定检测。

安装传感器时，请将传感器检测部中心的凹陷部紧贴在管道上。

(注1)： 浑浊或高粘度的液体不能被稳定检测。

(注2)： 请勿使用非适用管道。

用扎带和防滑管将传感器安装在管道上，如下图所示。

安装前请确认脱扣杆复位。(位置如图所示)将两个扎带系紧，如图所示将多余部分除去。
