德国费斯托544003封闭式液压缓冲驱动器

德国费斯托544003封闭式液压缓冲驱动器

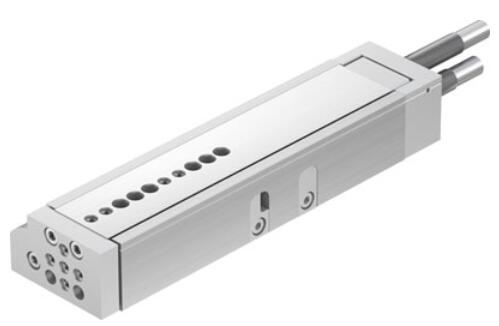

小型滑块驱动器

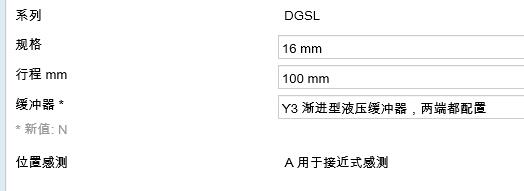

DGSL-16-100-Y3A

产品代号: 544003

用于位置感测, 度高, 耐用的封闭式滚珠轴承导向，重复精度高, 两端采用液压缓冲 (Y3)。

行程  100 mm

端位可调范围/前端长度  71.5 mm

端位可调范围/后端长度  38.5 mm

活塞直径  20 mm

驱动单元的运作模式  连接轭

缓冲  两端采用液压缓冲器 , 渐进式

装配位置  任意

导向  球轴承笼式导向

设计结构  Yoke 动力学

位置检测  用于接近式传感器

工作压力  1 ... 8 bar

较高速度  0.8 m/s

重复精度  ±0,01 mm

工作模式  双作用

工作介质  压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明  可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC  0 - 无腐蚀影响

环境温度  0 ... 60 °C

在终端位置的冲击能量  4 Nm

缓冲长度  14 mm

较大输出力Fy  2,850 N

较大输出力Fz  2,850 N

较大扭矩Mx  50 Nm

较大扭矩My  43 Nm

较大扭矩Mz  43 Nm

6 bar时的理论作用力，回复行程  158 N
