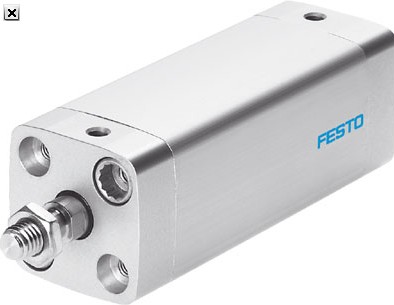

配置介绍：FESTO紧凑型气缸ADN-25-28-ELH-I-P-A
- 注意
波纹管组件 DADB 不得 组合派
生型 MH。
当波纹管组件 DADB 组合派生
型 S10 或 S11，运行特性会轻
微发生变化。
技术参数：
符合 ISO 6432 –
气接口 M5 M5 M5 M5 Gx Gx Gx G¼ G¼ Gy
活塞杆螺纹 M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5
行程1) [mm] 1 … 100 1 … 200 1 … 320 1 … 500
结构特点 活塞 / 活塞杆 / 缸筒
缓冲
DSNU-…-P 两端带弹性缓冲垫
DSNU-…-PPV – 两端带可调缓冲
DSNU-…-PPS – 两端带自调缓冲
缓冲长度
DSNU-…-PPV [mm] – 9 12 15 17 14 18 20 21
DSNU-…-PPS [mm] – 12 15 17 14 18 20 21
位置感测 通过接近开关
安装方式 直接安装 (仅 MH 派生型)
通过附件
安装位置 任意
Q – 方形活塞杆 (抗扭转)
• S2 – 双端活塞杆 (活塞杆类型)
• K2 – 加长活塞杆外螺纹
• K6 – 外螺纹活塞杆, 一端缩短
• K3 – 内螺纹活塞杆 (内螺纹)
• K5 – 特殊活塞杆螺纹 (特殊螺纹)
• K8 – 活塞杆前端加长
• KP – 活塞杆上带夹紧装置
• S6 – 耐高温密封件，较高温度 120 °C (耐高温型)
• S10 – 慢速 (活塞杆速度的恒定运动)
• S11 – 摩擦
• EX4 – ATEX II 2GD
• R3 – 气缸外表面符合耐腐蚀等级 CRC 3 (耐腐蚀)
• R8 – 防尘（刮片密封件） 32 … 63 mm
• A6 – 金属刮片密封件 32 … 63 mm
