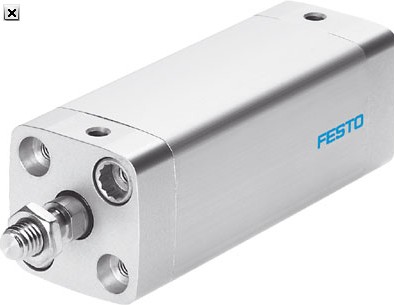

FESTO紧凑型气缸结构分类DFM-20-30-P-A-KF

FESTO紧凑型气缸结构分类DFM-20-30-P-A-KF

主要特性一览

越标准

• 紧凑型气缸系列 ADN/AEN

符合标准 ISO 21287

• ADN/AEN 派生型众多，其结构

紧凑，应用广泛，因而与众不同

• 得益于模块化产品系统，可根

据个性化需要配置派生型

便利

• 易于安装，安装附件齐全，可

用于几乎任何一种安装形式

• 派生型众多，灵活性较佳

• 用接近开关电子式感测位置

的性能

• 集成缓冲，用于吸收残余能量

• 具有非同一般的缓冲特性以及

的摩擦系数，使用寿命长

主要技术参数

缸径 N        12 16 20 25 32 40 50 63 80 100 125

结构特点       活塞

               活塞杆

                缸筒

工作方式       双作用

缓冲

    P         两端带弹性缓冲垫

    PPS        –       气动缓冲，双端自调节    –

缓冲长度

  PPS [mm]      – 3 3.5 4 5 6 7 7.5 10 –

位置感测     通过接近开关

安装方式      通过通孔

              通过内螺纹

              通过附件

安装位置      任意
