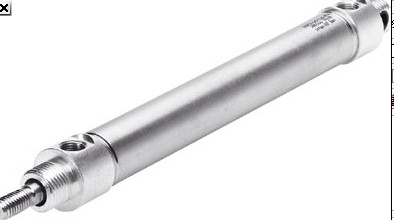

费斯托圆形气缸质量要求DSBC-80-40-PPVA-N3

费斯托圆形气缸质量要求DSBC-80-40-PPVA-N3

工作和环境条件

缸径 ∅              8 10 12 16 20 25 32 40 50 63

工作介质    压缩空气符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项    可用润滑介质工作（今后须始终润滑工作）

环境温度2)

    DSNU-… [°C]     –20 … +80

   DSNU-…-S6 [°C]     0 … +120

   DSNU-…-S10 [°C]     +5 … +80

   DSNU-…-S11 [°C]       +5 … +80

    DSNU-…-R3 [°C]     –20 … +80

    DSNU-…-A6 [°C]   –        –40 … +150

1) 带 DSNU-12- … -PPV (两端带可调气动缓冲): 2 … 10 bar

2) 注意接近开关工作范围.

主要技术参数

缸径 ∅        8  10  12  16  20  25  32  40  50  63

符合 ISO       6432                   –

气接口        M5  M5  M5  M5  Gx  Gx  Gx  G¼  G¼  Gy

活塞杆螺纹   M4  M4  M6  M6  M8  M10x1.25  M10x1,25 M12x1,25  M16x1,5  M16x1,5

行程1) [mm]   1…100   1…200    1…320    1…500

结构特点    活塞 / 活塞杆 / 缸筒

缓冲

  DSNU-…-P    两端带弹性缓冲垫

  DSNU-…-PPV     –           两端带可调缓冲

   DSNU-…-PPS    –              两端带自调缓冲

缓冲长度

  DSNU-…-PPV [mm]   – 9 12 15 17 14 18 20 21

  DSNU-…-PPS [mm]   –    12 15 17 14 18 20 21

位置感测    通过接近开关

安装方式     直接安装 (仅 MH 派生型)

              通过附件

安装位置        任意

1) 带位置感测的气缸至少需要行程为 10 mm 以确保感测

按要求提供更长行程。

-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。

PRSB-3/8-B

PRS-3/8-2-B

PRS-3/8-3-B

PRS-3/8-4-B

PRS-3/8-5-B

PRS-3/8-6-B

PRS-3/8-8-B

PRS-3/8-10-B

PAL-3/8-2-B

PAL-3/8-3-B

PAL-3/8-4-B

PAL-3/8-5-B

PAL-3/8-6-B

PAL-3/8-7-B

PAL-3/8-8-B

PAL-3/8-9-B

PALB-1/8-B

PALB-1/4-B

PALB-3/8-B

KME-1-24DC-2,5-LED

KME-1-24DC-5-LED

J-5-1/8-B

VL-5/3G-1/8-B
