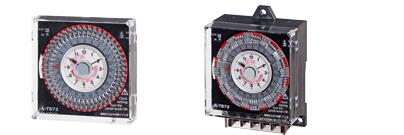

松下电子样本扁型定时开关，Panasonic注意事项

松下电子样本扁型定时开关，Panasonic注意事项

安装方法以及使用注意事项

请将环境温度设置在-10℃～+50℃范围内。

请在环境湿度85RH%以下的环境中使用。

请避免在可燃性气体、腐蚀性气体、灰尘较多、

油滴飞溅、振动、冲击剧烈的场所使用。

本体外壳材质为聚碳酸酯树脂，

电池的寿命在环境温度20℃·电源连续通电的状态下约为5年，

对时

请务必按照箭头方向(向右)转动“TIME SET DIAL”，

调整到当前时间。(刻度盘与时钟联动。)不可反方 向转动。

请勿转动刻度盘来对准时间。

安装

安装时请从面板正面侧插入。(ONE SHOT：面板安装型)

请使用木螺钉3.8或M4、或者使用35mm宽DIN导轨(ATA48011)进行安装。(直接安装型)

本品内置2次电池，以用于掉电保护。

因此使用时应避免与甲醇、汽油、稀释剂等有机溶剂以及氨气、氢氧化钠等强碱性物质接触，

同时使用环境中上述物质的含量也不可过高。

外部电涌保护尽管外部电涌经得起标准波形中4,

000V的电压值( 扁形定时开关为7,000V)，

但如高于该值将损坏内部电路，

所以需要使用一个电涌吸收器。

电子回路控制中，接点的跳动将产生较大影响，因此请安装跳动吸收回路。

请按照“电气设备相关技术基准”、“劳动安全卫生规则”等有关规定，

在电源侧设置保护装置(漏电断路器、配线用断路器、保险丝等)。

掉电保护功能只有在定时开关连续通电后才能发挥作用。

内置的电池已完全充电，但如果万一因自然放电使得电池容量下降、或电池完全放电时，

可能会出现电源接通 后产品不动作的情况。

此时请确认通电后时钟正常工作，然后再对准时间。

环境温度较高、以及电源反复断、通时，其寿命将缩短。

448小时连续通电后，可进行200小时的掉电保护。

内置的电池已完全充电，但如果万一因自然放电使得电池容量下降、或电池完全放电时，

可能会出现电源接通后产品不动作的情况。此时请先通电3、4小时，

然后再对准时间。但如果周围温度不同、或放置年数较长，充电时间可能会更长。

2次电池是可以回收再利用的贵重资源。

该电池虽然无法更换，但用后废弃时请协助电池的回收。

此时，请切断定时开关的电源，将电池整个拆下、剪断接线后取出电池。

输出设定方法

ON设定：将设定元件向内侧扳倒。刻度盘外围部分将出现红色标志。

OFF设定：将设定元件向外侧扳倒。刻度盘外围部分的红色标志将消失。

充分扳倒设定元件，请一直扳至出现咔哒声。
